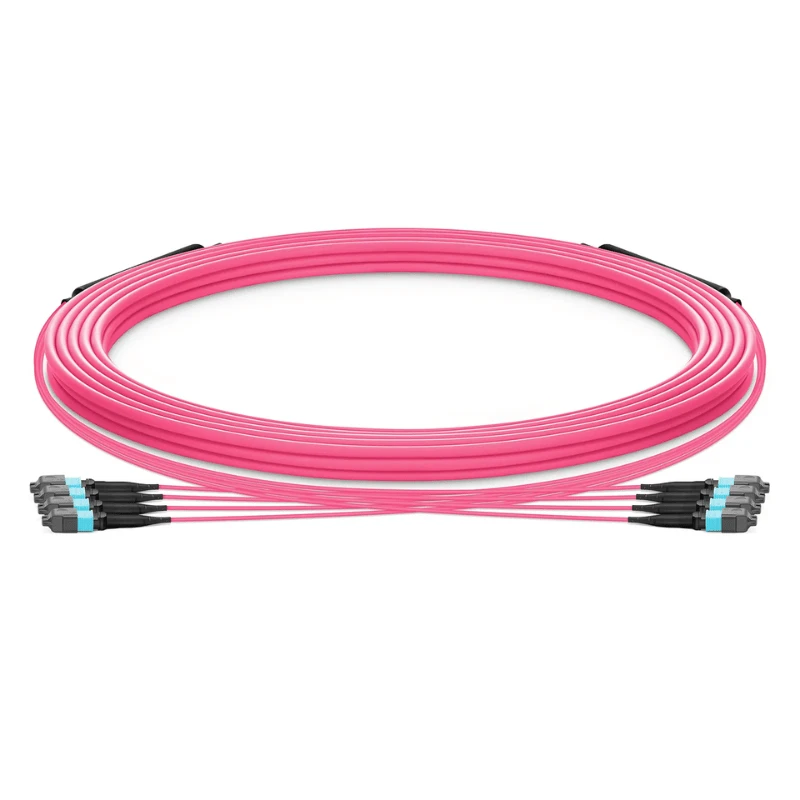

O cabo tronco multimodo MPO é um conjunto de fibra de alta-densidade projetado para cabeamento estruturado em data centers, salas de servidores corporativos e ambientes de rede de alta-velocidade. Ele usa conectores MPO/MTP® pré-terminados para consolidar diversas fibras multimodo em uma conexão de tronco compacta, reduzindo o trabalho de terminação em campo e simplificando a implantação de alta-densidade.

Disponível em fibra multimodo OM3, OM4 e OM5, o cabo pode ser configurado para diferentes contagens de fibra, gêneros de conector, métodos de polaridade, comprimentos de cabo e requisitos de revestimento.

Especificações Técnicas

Item	Especificação
Tipo de fibra	Multimodo OM3 / OM4 / OM5
Núcleo de fibra	50/125 μm
Contagem de fibras	8/12/24 fibras; múltiplas-configurações de MPO disponíveis
Conector	MPO/MTP®
Gênero do conector	Masculino / Feminino
Polaridade	Tipo A / Tipo B / Tipo C
Polonês multimodo	computador
Perda de inserção	Padrão Menor ou igual a 0,35 dB; versões-de baixa perda Menor ou igual a 0,20 dB
Jaqueta de cabo	PVC / LSZH / OFNP, sujeito a configuração
Tipo de cabo	Construção de tronco redondo ou agrupado

Polaridade e opções de gênero

A polaridade correta e o gênero do conector são essenciais para manter a continuidade de transmissão-para{1}}recepção em links ópticos-paralelos.

Tipo A

Mapeamento direto-de fibra.

Tipo B

Mapeamento de fibra invertido, comumente usado em arquiteturas ópticas-paralelas duplex.

Tipo C

Mapeamento-reverso de pares para projetos de cabeamento-estruturado específicos.

MPO masculino

Conector fixado para alinhamento com um conector fêmea.

MPO Feminino

Conector sem pinos para uso com um conector macho.

A polaridade necessária deve ser especificada juntamente com o design do equipamento correspondente, do cassete ou do painel-de conexão, em vez de ser selecionada de forma independente.

Construção de cabos

O conjunto de tronco usa fibra multimodo-terminada de fábrica com construção de cabo de proteção adequada para instalação organizada em rack e caminho. O fio de aramida pode ser usado como elemento de resistência, enquanto a capa externa pode ser selecionada de acordo com os requisitos de instalação.

As opções de revestimento comuns incluem PVC para uso interno geral, LSZH onde é necessária uma construção com baixo teor de-fumaça e sem halogênio-e OFNP para instalações com classificação-plenum. O diâmetro do cabo varia de acordo com o número de fibras e a configuração do tronco, portanto, o diâmetro externo final deve ser confirmado antes de especificar a capacidade do caminho ou o hardware-de gerenciamento do cabo.

Aplicativos para data centers

O cabo tronco multimodo MPO é adequado para:

Conexões de backbone-a{1}}de rack em data centers de alta-densidade.
Interconexões de patch panel-e cassetes MPO para cabeamento estruturado.
Alternar-para-servidor e alternar-para-comutar links usando óptica multimodo paralela.
Salas de equipamentos corporativos onde montagens pré{0}}concluídas reduzem o trabalho de instalação em campo.
Atualizações de rede-de alta densidade que exigem maior capacidade de fibra em espaço de rack limitado.

Testes e garantia de qualidade

Cada conjunto de cabos pode ser inspecionado e testado antes do envio para verificar a consistência de fabricação e o desempenho óptico.
Os procedimentos típicos de controle-de qualidade incluem:

100% de testes de{1}perda de inserção para montagens concluídas.
Finalizar-inspeção facial e limpeza de conectores MPO.
Verificação de polaridade do conector e mapeamento de fibra.

Verificação de gênero e identificação do conector.
Inspeção visual da capa do cabo, botas e áreas de fuga.
Relatórios de testes individuais fornecidos de acordo com os requisitos do projeto.

Os registros de teste podem ser comparados à identificação do cabo ou à documentação do pedido para inspeção de entrada e rastreabilidade do projeto.

Personalização e OEM

Para pedidos de OEM, integradores de sistemas e projetos, o cabo tronco pode ser configurado de acordo com a arquitetura de rede necessária, incluindo:

Tipo de fibra: OM3 / OM4 / OM5

Contagem de fibras e quantidade de MPO

Gênero do conector MPO/MTP®

Polaridade tipo A/B/C

Desempenho óptico-padrão ou de baixa perda

Comprimento do cabo e comprimento de fuga

Revestimento PVC / LSZH / OFNP

Identificação de cabos, rotulagem e requisitos de cores

Embalagem-específica do cliente e etiquetagem privada

Embalagem e entrega

Os cabos tronco MPO acabados são protegidos individualmente para evitar contaminação do conector, dobramento e danos ao cabo durante o manuseio e transporte. As tampas contra poeira do conector, a embalagem protetora e as caixas ou outras embalagens{1}}adequadas para exportação podem ser especificadas de acordo com os requisitos de envio.

Configurações padrão podem ser fornecidas de acordo com a disponibilidade de produção. Montagens OEM personalizadas são programadas de acordo com a complexidade da configuração, quantidade, requisitos de teste e disponibilidade de material. Cada remessa pode ser fornecida com a identificação do produto e documentação de teste aplicável para recebimento da inspeção.

Perguntas frequentes

P: Como posso confirmar se o cabo tronco corresponderá ao meu sistema MPO existente?

R: Confirme a interface do conector, a orientação da chave, o mapeamento da fibra, a configuração dos pinos e as especificações dos componentes correspondentes em ambas as extremidades. Para uma instalação existente, fornecer o módulo MPO atual, adaptador ou número de peça do cabo ajuda a evitar incompatibilidade durante a substituição ou expansão.

P: Os cabos tronco MPO podem ser fornecidos em comprimentos diferentes para o mesmo projeto?

R: Sim. Diferentes comprimentos de cabo podem ser produzidos dentro da mesma especificação de projeto. Os compradores devem fornecer o comprimento final necessário e, quando aplicável, a tolerância permitida para que o roteamento do rack e as folgas de instalação possam ser planejados com precisão.

P: Você pode fornecer uma amostra antes de um pedido em grandes quantidades?

R: Sim. Amostras podem ser produzidas para verificação de configuração antes da produção em massa. A amostra deve usar o mesmo arranjo de conectores e os mesmos requisitos técnicos essenciais pretendidos para a ordem de produção, para que a compatibilidade e a instalação possam ser verificadas nas condições reais do projeto.

P: Os desenhos dos cabos ou documentos dimensionais estão disponíveis para aprovação de engenharia?

R: Sim. Desenhos dimensionais e informações de configuração podem ser fornecidos para revisão do projeto. Para conjuntos de troncos complexos, os compradores podem confirmar o comprimento total, a disposição dos conectores, as dimensões de ruptura e os requisitos de identificação antes da produção.

P: Como os cabos tronco MPO devem ser manuseados durante a instalação?

R: Evite puxar o cabo pelos conectores, excedendo os limites de curvatura especificados ou colocando carga excessiva nas seções de ruptura. Mantenha as extremidades do conector tampadas até a conexão e direcione o tronco através de sistemas de gerenciamento-de cabos adequados, sem esmagar ou dobrar acentuadamente o conjunto.

P: O mesmo cabo tronco MPO pode ser usado para diferentes velocidades de transmissão?

R: Potencialmente, mas a compatibilidade depende do tipo de transceptor, do orçamento do link óptico, da distância de transmissão e da arquitetura da rede. O cabo deve, portanto, ser especificado de acordo com os requisitos reais do equipamento óptico e do link, em vez de ser selecionado apenas pela taxa de dados nominal.
