Cabo adaptador MPO/MTP
A DIMI Fiber fabrica cabos adaptadores MPO/MTP para conexões de fibra de alta-densidade entre interfaces MPO/MTP e equipamentos ópticos ou sistemas de distribuição específicos. As configurações estão disponíveis para fibra OS2, OM3, OM4 e OM5, com 8, 12, 16 e 24 fibras, conectores-pinados ou não, polaridade tipo A/B/C, comprimentos padrão ou personalizados e jaquetas de PVC, LSZH ou OFNP.
-
![Cabo de conversão de polaridade MPO]()
Cabo de conversão de polaridade MPOO cabo de conversão de polaridade MPO é um conjunto de fibra-terminado de fábrica, projetado para corrigir a posição-da fibra ou incompatibilidades de polaridade Tx/Rx em sistemas de cabeamento... -
![Cabo adaptador MPO fêmea para macho]()
Cabo adaptador MPO fêmea para machoO cabo adaptador MPO fêmea para macho é um conjunto multifibra-terminado de fábrica-com um conector MPO fêmea em uma extremidade e um conector MPO macho na outra. A extremidade fêmea utiliza furos... -

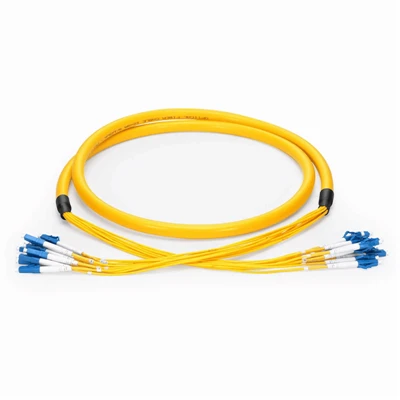

![Cabo adaptador MTP para LC]()
Cabo adaptador MTP para LCO cabo adaptador MTP para LC é um conjunto de fibra óptica-terminado de fábrica que conecta uma interface MTP/MPO de alta-densidade a várias interfaces LC duplex. Ele foi projetado para cabeamento... -

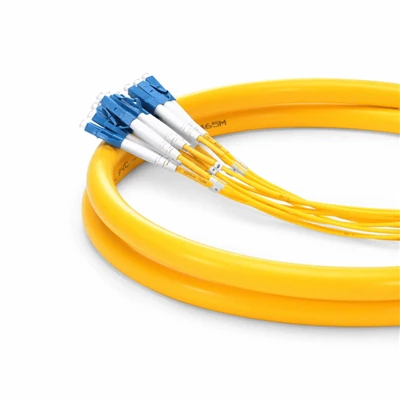

![Cabo adaptador MPO para FC]()
Cabo adaptador MPO para FCO cabo adaptador MPO para FC é um conjunto-de fibra óptica com terminação de fábrica que conecta uma interface MPO/MTP a interfaces FC individuais. Ele foi projetado para data centers, redes de... -
![Cabo adaptador MPO para SC]()
Cabo adaptador MPO para SCO cabo adaptador MPO para SC é um conjunto de fanout de fibra óptica-terminado de fábrica que conecta uma interface MPO/MTP® de alta-densidade a interfaces ópticas SC individuais. A montagem pode... -
![Cabo adaptador MPO para LC]()
Cabo adaptador MPO para LCO cabo adaptador MPO para LC é um conjunto de cabos multifibra-terminados de fábrica que conecta uma interface MPO/MTP de alta{2}}densidade a portas LC duplex individuais. Ele é usado para fazer a...
Tipos de cabos adaptadores MPO/MTP
A DIMI Fiber fornece conjuntos de cabos adaptadores MPO/MTP para diferentes interfaces de conectores, configurações de fibra e requisitos de polaridade.
Cabo adaptador MPO para MPO
Conjuntos de cabos MPO pré-terminados para conexões diretas entre interfaces MPO compatíveis. Disponível com contagens de fibra, configurações de pinos, polaridade e comprimentos de cabo especificados.
Cabo adaptador MTP para MTP
Conjuntos multifibra-baseados em MTP para conexões de alta-densidade entre interfaces MTP compatíveis. Configurações fixadas ou não{3}}fixadas são selecionadas de acordo com os conectores correspondentes.
Cabo adaptador MPO/MTP para LC
Converte uma interface MPO/MTP multifibra em conexões LC para equipamentos, sistemas de distribuição e configurações de breakout especificadas. A contagem de fibras, a polaridade, o tipo de conector e o comprimento do cabo são configurados de acordo com a aplicação.
Cabo adaptador MPO/MTP para SC
Fornece uma configuração de interface MPO/MTP-para{1}}SC para sistemas que exigem uma conexão multifibra de um lado e conectividade SC do outro.
Cabo de conversão de polaridade MPO
Projetado para requisitos específicos de mapeamento de fibra MPO e conversão de polaridade. As configurações Tipo A, Tipo B ou Tipo C estão disponíveis de acordo com a arquitetura de link existente.
Cabo adaptador MPO/MTP personalizado
Conjuntos personalizados podem ser produzidos com tipo de fibra especificado, contagem de fibras, combinação de conectores, configuração de pinos, polaridade, mapeamento de fibra, comprimento de cabo e capa. Cabos, desenhos, listas técnicas ou números de peças de conectores existentes podem ser fornecidos para verificação da configuração.
Configurações de cabo adaptador MPO/MTP
O conjunto do cabo pode ser especificado de acordo com a interface do conector, configuração da fibra e requisitos de instalação.
|
Parâmetro |
Opções disponíveis |
|
Conector |
MPO/MTP |
|
Pino do conector |
Fixado/Não{0}}fixado |
|
Contagem de fibras |
8/12/16/24 fibras |
|
Tipo de fibra |
OS2/OM3/OM4/OM5 |
|
Polaridade |
Tipo A / Tipo B / Tipo C |
|
Comprimento do cabo |
Comprimentos padrão/comprimento personalizado |
|
Jaqueta |
PVC / LSZH / OFNP |
|
Temperatura operacional |
-20 graus a +70 graus |
|
Conformidade |
IEC 61754-7/TIA-604-5/Telcordia GR-1435-CORE, quando aplicável |
|
Requisitos de materiais |
RoHS/REACH; requisitos aplicáveis-de retardante de chama |
As especificações são confirmadas em relação ao conector selecionado, à fibra e à configuração do cabo antes da produção.
Compatibilidade de interface MPO/MTP
Os cabos adaptadores MPO/MTP são configurados para corresponder à interface do conector, configuração de pinos, contagem de fibras, tipo de fibra, polaridade e mapeamento de fibra do equipamento conectado ou cabo existente.
As configurações típicas incluem:
MPO/MTP para MPO/MTP:Conecta interfaces MPO/MTP compatíveis em cassetes de fibra, cabos troncais, painéis de conexão, transceptores e outros equipamentos ópticos.
MPO/MTP para LC:Conecta uma interface MPO/MTP multifibra com equipamentos ou componentes de distribuição usando conexões LC.
MPO/MTP para SC:Conecta uma interface MPO/MTP com equipamentos de fibra ou componentes de distribuição-com base em SC especificados.
Fixado em não{0}}fixado:A configuração do pino do conector é selecionada de acordo com o conector correspondente.
Polaridade tipo A/B/C:A polaridade e o mapeamento de fibra são configurados de acordo com o arranjo necessário de fibra-para{1}}fibra.
OS2/OM3/OM4/OM5:O tipo de fibra é selecionado para corresponder à infraestrutura óptica existente e aos equipamentos conectados.
Os cabos adaptadores MPO/MTP exigem a configuração correta do conector correspondente. Versões fixadas e não{1}}fixadas são selecionadas de acordo com o conector no lado correspondente.
Fixado / Masculino:Incorpora pinos de alinhamento para posicionamento em um conector-não fixado compatível.
Não-fixado/feminino:Usa os pinos de alinhamento do conector correspondente para alinhamento do conector.
Interface MPO/MTP:Configuração de conector multifibra para conexões-de alta densidade.
MPO/MTP para LC ou SC:Disponível para configurações específicas de conversão e breakout de interface.
Para pedidos de substituição ou de{0}correspondência de sistema, o número de peça do conector existente ou a amostra do cabo podem ser usados para verificar a configuração de pinos necessária.
Mapeamento de polaridade e fibra
A polaridade determina como as fibras individuais são mapeadas entre as duas extremidades de um conjunto MPO/MTP. A polaridade selecionada deve corresponder ao equipamento e à arquitetura do link.
|
Polaridade |
Mapeamento de fibra |
|
Tipo A |
Mapeamento direto- |
|
Tipo B |
Mapeamento invertido |
|
Tipo C |
Mapeamento-reverso em pares |
A DIMI Fiber pode fabricar conjuntos de acordo com requisitos especificados de polaridade e mapeamento de fibra. Para configurações pouco claras, forneça informações sobre cabos existentes, desenho do sistema, lista técnica ou mapeamento de fibra para verificação antes da produção.
Aplicativos
Os cabos adaptadores MPO/MTP são usados em:
Infraestrutura de fibra de data center
Sistemas de distribuição de fibra-de alta densidade
Infraestrutura de telecomunicações
Equipamento de rede empresarial
Ambientes de computação de alto-desempenho
Expansão e reconfiguração da rede
Substituição e manutenção de cabos de fibra
A adequação depende do canal óptico completo, incluindo tipo de fibra, transceptor, polaridade, configuração do conector e perda de canal.
A DIMI Fiber verifica os cabos adaptadores MPO/MTP em relação ao conector, fibra e configuração de polaridade especificados antes do envio.
O controle de qualidade pode incluir:
Geometria do conector:Inspeção interferométrica 3D do raio de curvatura, deslocamento do ápice e protrusão da fibra.
Fim-Condição facial:Inspeção microscópica digital das extremidades do conector de acordo com os critérios aplicáveis da IEC 61300-3-35.
Teste óptico:Perda de inserção, perda de retorno e teste de continuidade óptica de acordo com a configuração especificada.
Mapeamento de fibra:Verificação da continuidade e polaridade de fibra-a{1}}fibra quando necessário.
Registros de teste:Dados de testes ópticos individuais podem ser fornecidos com o pedido, quando especificado.
Os requisitos de teste são confirmados de acordo com o tipo de fibra selecionado, configuração do conector e polaridade, em vez de aplicar uma única especificação em todos os cabos adaptadores MPO/MTP.
DIMI Fiber oferece suporte à produção de cabos adaptadores personalizados para projetos OEM, implantação de rede e requisitos de substituição.
A personalização pode incluir:
- Tipo de fibra: OS2/OM3/OM4/OM5
- Contagem de fibras: 8/12/16/24
- Conector MPO ou MTP
- Configuração fixada ou não{0}}fixada
- Polaridade tipo A, B ou C
- Mapeamento de fibra especificado
- Configurações MPO/MTP para LC ou SC
- Comprimento do cabo
- Revestimento de PVC, LSZH ou OFNP
- Construção-para serviços pesados ou blindada, quando aplicável
- Rotulagem privada
- Código de barras personalizado
- Embalagem kitted ou a granel
Os clientes podem fornecer um desenho, cabo existente, BOM, número de peça do conector, interface do equipamento ou amostra como referência de produção.
