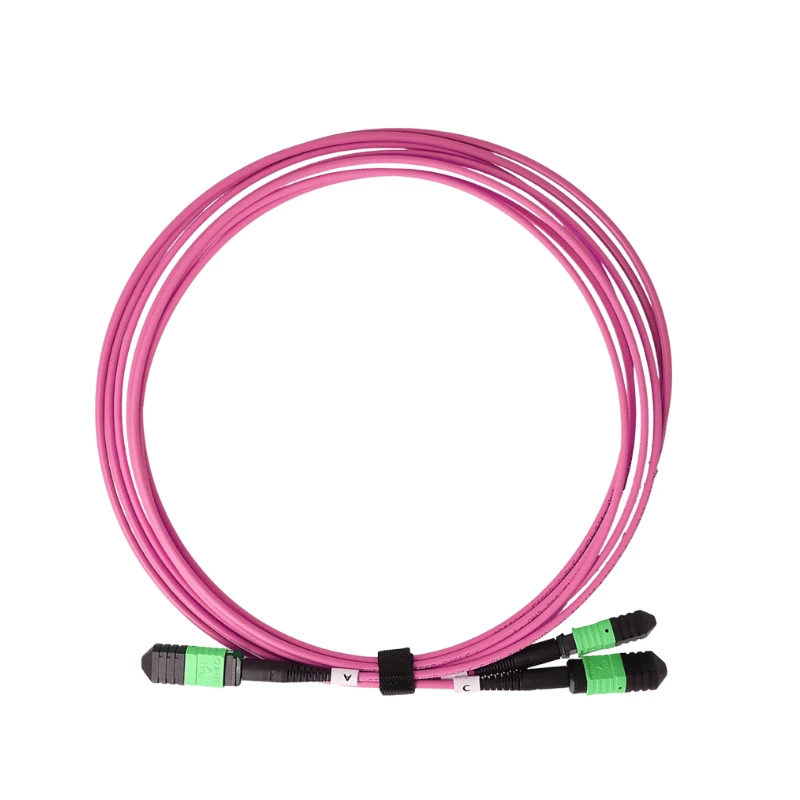

Cabo tronco OM4 MPO
Detalhes
O cabo tronco DIMI OM4 MPO é um conjunto de fibra multimodo-terminado de fábrica usando fibra OM4 50/125 μm e conectores MPO em ambas as extremidades. Ele fornece uma conexão MPO pré-{5}}terminada-para-MPO multi{8}}fibra com contagem de fibras especificada, gênero do conector, polaridade e requisitos de perda óptica.
Classificação de produto
Cabo tronco MPO/MTP
Share to
Descrição

O cabo tronco DIMI OM4 MPO é um conjunto de fibra multimodo-terminado de fábrica usando fibra OM4 50/125 μm e conectores MPO em ambas as extremidades. Ele fornece uma conexão MPO pré-{5}}terminada-para-MPO multi{8}}fibra com contagem de fibras especificada, gênero do conector, polaridade e requisitos de perda óptica.



Especificações do produto



Parâmetro

Especificação

Tipo de produto

Cabo tronco OM4 MPO

Tipo de fibra

OM4 50/125 μm multimodo

Tipo de conector

MPO para MPO

Gênero do conector

Masculino (fixado) / feminino (desfixado)

Contagem de fibras

8/12/16/24/32/48/72/96/144 Fibras

Conector polonês

PC

Polaridade

Tipo A / Tipo B / Tipo C

Perda de inserção

Padrão Menor ou igual a 0,60 dB / Elite Menor ou igual a 0,35 dB

Perda de retorno

Maior ou igual a 20 dB

Comprimento de onda operacional

850/1300 nm

Tipos/classificações de jaqueta

LSZH / OFNR / OFNP / PVC

Comprimento do cabo

Personalizado

Temperatura operacional

-20 graus a +70 graus

Temperatura de armazenamento

-40 graus a +85 graus

Padrões Aplicáveis

IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E

Conformidade Ambiental

RoHS/REACH



Configuração do cabo tronco MPO



Para uma RFQ de cabo tronco MPO, o conector e o arranjo da fibra devem ser definidos antes da produção. A especificação necessária deve identificar o seguinte:


Contagem de fibras
Especifique a contagem de fibras necessária nas configurações listadas de acordo com o design do projeto.


Gênero do conector
Especifique o gênero do conector MPO necessário em cada extremidade. O conector selecionado deve corresponder à interface correspondente do equipamento, cassete, painel adaptador ou outro componente MPO.


Polaridade
Especifique Tipo A, Tipo B ou Tipo C de acordo com o mapeamento de fibra necessário. A polaridade deve ser confirmada em relação à arquitetura de conexão completa, em vez de ser selecionada de forma independente.


Grau de perda
Especifique Standard Loss ou Elite Loss de acordo com o orçamento de perda óptica necessário para o link completo.


Jaqueta e comprimento
Especifique a classificação de revestimento necessária e o comprimento do cabo acabado de acordo com o ambiente de instalação e a rota do cabo.
Para cotação, os compradores podem enviar um desenho do projeto, lista de materiais ou especificação técnica quando a configuração necessária do MPO já tiver sido definida. A DIMI pode revisar as especificações fornecidas antes da produção quando for necessário esclarecimento de configuração.



Desempenho óptico OM4

Fibra Multimodo OM4

A fibra multimodo OM4 50/125 μm é usada para links ópticos multimodo operando em 850 nm e 1300 nm neste conjunto de cabos.

Perda Padrão e Elite

DIMI oferece Standard Loss com perda de inserção máxima de 0,60 dB e Elite Loss com perda de inserção máxima de 0,35 dB.

Orçamento de link óptico

O grau de perda apropriado deve ser selecionado de acordo com o orçamento completo do link óptico, incluindo perdas no conector, componentes passivos, interfaces acopladas e o orçamento óptico do transceptor selecionado.

Considerações sobre distância do link

A distância de transmissão depende da arquitetura óptica completa, incluindo o tipo de transceptor, o comprimento do link, as perdas do conector e o número de interfaces acopladas, e não apenas da designação da fibra OM4.



Inspeção e Teste



A DIMI inspeciona e testa conjuntos de troncos OM4 MPO concluídos antes do envio.

Teste de desempenho óptico

A perda de inserção e a perda de retorno são testadas em relação aos requisitos ópticos especificados do conjunto completo.

01

Inspeção de Interferômetro 3D

A geometria do conector MPO é inspecionada usando um interferômetro 3D, incluindo altura da fibra, raio de curvatura e deslocamento do ápice.

02

Extremidade do conector-Inspeção facial

As faces finais do conector são inspecionadas quanto a contaminação, arranhões, cavidades e outros defeitos visíveis antes do envio.

03

Verificação de polaridade e continuidade

A continuidade da fibra e o mapeamento da fibra são verificados em relação à configuração de polaridade especificada.

04

Documentação de teste

Relatórios de teste{0}com numeração de série são fornecidos com as remessas para associar o conjunto entregue aos resultados de teste registrados.

05



Fabricado por DIMI Fiber



Sistema de Fabricação Certificado
A DIMI fabrica conjuntos de cabos de fibra óptica sob um sistema de gerenciamento de qualidade certificado ISO 9001:2015 e TL-9000, usando equipamentos automatizados de corte, decapagem e terminação de cabos para montagem MPO/MTP.


Capacidade de montagem MPO/MTP
A produção de conjuntos de cabos de fibra óptica da DIMI tem uma capacidade relatada superior a 10.000 conjuntos por dia.


Revisão de especificações de engenharia
A DIMI pode revisar os desenhos e requisitos do cliente para configuração do conector MPO, polaridade, perda óptica, requisitos de capa e outras especificações do projeto antes da produção.


Rastreabilidade da Produção
Os conjuntos de cabos finalizados são identificados e documentados com registros de inspeção e testes ópticos, com relatórios de testes individuais fornecidos com os conjuntos de cabos de fibra óptica.



Perguntas frequentes



P: Qual é o prazo de entrega típico para cabos tronco OM4 MPO?

R: Para configurações padrão, o prazo de produção típico é de 5 a 7 dias úteis após a confirmação da especificação do cabo e dos detalhes do pedido. Configurações personalizadas ou quantidades maiores de projetos podem exigir um cronograma diferente.

P: Posso solicitar uma amostra de cabo tronco OM4 MPO antes da produção em massa?

R: Sim. Uma amostra pode ser produzida para verificação de especificações antes da produção em massa. Isso permite que os compradores confirmem a montagem física e a configuração acordada antes da liberação da ordem de produção.

P: O cabo tronco OM4 MPO pode ser personalizado com etiqueta OEM?

R: A rotulagem OEM pode ser especificada para pedidos de projeto. O conteúdo, formato, requisitos de identificação e posicionamento do rótulo devem ser confirmados antes da produção.

P: Como um cabo tronco OM4 MPO é normalmente embalado para envio?

R: Os cabos tronco MPO são normalmente protegidos e embalados individualmente para reduzir o risco de contaminação do conector e danos mecânicos durante o transporte. Os requisitos de embalagem podem ser confirmados de acordo com a configuração do cabo e as condições de envio.

P: Qual é a diferença entre um cabo tronco MPO e um cabo de chicote MPO?

R: Um cabo tronco MPO usa conectores MPO como interfaces multi{0}}fibras primárias em suas extremidades, enquanto um cabo de chicote MPO normalmente faz a transição de um conector MPO para conectores duplex ou simplex individuais. A montagem necessária depende da arquitetura da conexão.

P: Qual é a diferença entre conectores MPO macho e fêmea?

R: Os conectores MPO machos usam pinos-guia, enquanto os conectores MPO fêmeas não. O gênero do conector deve corresponder à interface MPO correspondente especificada para o equipamento ou componente de conectividade.

P: Qual é a diferença entre capas de cabos LSZH, OFNR, OFNP e PVC?

R: As jaquetas LSZH geralmente são selecionadas quando são necessárias características de material com baixo teor de fumaça e{0}}sem halogênio. OFNR e OFNP são classificações-retardantes de chama comumente usadas para instalações de riser e plenum em cabeamento estruturado na América do Norte, enquanto o PVC é um material de revestimento comum para aplicações onde a classificação de instalação exigida permite seu uso. A seleção final da jaqueta deve seguir os códigos locais aplicáveis ​​de construção e incêndio.

P: Qual é a diferença entre os cabos tronco OM4 e OS2 MPO?

R: OM4 usa fibra multimodo de 50/125 μm e é destinado a links ópticos multimodo, enquanto o OS2 usa fibra-modo único para transmissão-modo único. O tipo de fibra necessário depende dos transceptores ópticos, da arquitetura da rede e dos requisitos de transmissão do link planejado.
