Fornecedores de fabricantes de cabos de fibra multimodo MPO/MTP personalizados na China - Atacado direto da fábrica

Cabo de fibra multimodo MPO/MTP

Cabos de fibra multimodo MPO/MTP para conectividade óptica de curto- e médio-alcance e alta{2}}densidade em data centers e sistemas de rede de alta-velocidade. Disponível com fibra multimodo OM3, OM4 e OM{7}}/125 μm, configurações Base 8 ou Base 12, contagens múltiplas de fibras, gêneros de conectores, tipos de polaridade e opções de perda óptica.

A configuração do cabo é selecionada de acordo com a interface do transceptor, velocidade de transmissão, distância do link, grau de fibra, contagem de fibras, polaridade e desempenho óptico necessário.

Cabo de fibra multimodo MPO de alta densidade
O cabo de fibra multimodo MPO de alta densidade é um conjunto de cabo de fibra multimodo pré-terminado-projetado para consolidar vários canais ópticos multimodo por meio de interfaces de conector...

Ver mais
MPO para cabo de fibra multimodo LC
O cabo de fibra multimodo MPO para LC é um cabo breakout pré-terminado que conecta uma interface MPO/MTP multi{1}}fibra com conexões LC duplex individuais em redes de fibra multimodo. Ele é usado...

Ver mais

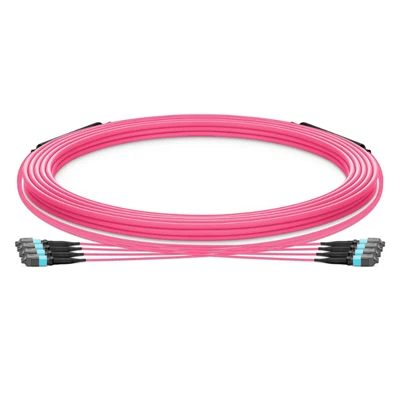

Cabo tronco multimodo MPO
O cabo tronco multimodo MPO é um conjunto de fibra de alta-densidade projetado para cabeamento estruturado em data centers, salas de servidores corporativos e ambientes de rede de alta-velocidade.

Ver mais
Cabo de fibra multimodo OM5 MPO
O cabo de fibra multimodo OM5 MPO é um conjunto de fibra pré{1}}terminado de alta-densidade usando fibra multimodo de banda larga OM5 (WBMMF) e conectores MPO. Ele foi projetado para links de...

Ver mais
Cabo de fibra multimodo OM4 MPO
O cabo de fibra multimodo OM4 MPO é um conjunto de fibra-terminado de fábrica e de alta-densidade para cabeamento estruturado em data centers, redes corporativas e links ópticos de...

Ver mais

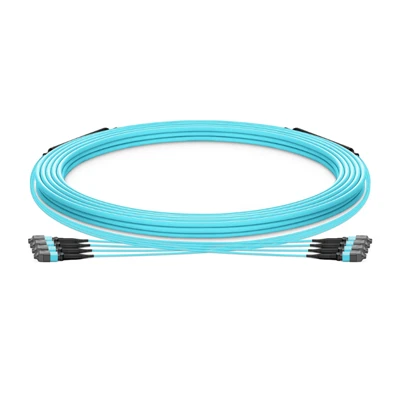

Cabo de fibra multimodo OM3 MPO
O cabo de fibra multimodo OM3 MPO é um conjunto de fibra multimodo-terminado de fábrica e construído com fibra óptica OM3 e conectores multi{3}}fibra MPO/MTP.

Ver mais

Especificações do cabo de fibra multimodo MPO/MTP

Parâmetro	Opções disponíveis
Tipo de fibra	OM3/OM4/OM5
Tamanho da fibra	50/125 μm
Comprimento de onda	850/1300 nm
Conector	MPO/MTP
Gênero	Masculino / Feminino
Polaridade	Tipo A / Tipo B / Tipo C
Contagem de fibras	8 / 12 / 24 / 48 / 72 / 144
Tipo de cabo	Distribuição redonda/micro-/fita
Jaqueta	LSZH / PVC / OFNP
Temperatura operacional	-20 graus a +70 graus
Teste	IL / RL / Interferometria 3D / Fim-Inspeção facial
Opções de conformidade	RoHS/REACH/CE/UL/CPR, quando aplicável

As configurações reais disponíveis e as marcações de conformidade dependem da construção do cabo selecionado e dos requisitos do projeto.

Opções de fibra multimodo OM3, OM4 e OM5

Nossos cabos de fibra multimodo MPO/MTP usam fibra multimodo de 50/125 μm e estão disponíveis nos graus OM3, OM4 e OM5 para diferentes arquiteturas de rede de alta-velocidade.

Tipo de fibra	Uso típico	Consideração principal
OM3	Links de curto{3}}alcance 10G/40G/100G	Opção-multimodo econômica para redes de data centers estabelecidos
OM4	Links de data center de 40G/100G e{2}}velocidade superior	Maior largura de banda e maior alcance suportado que o OM3
OM5	Aplicativos multimodo e SWDM de alta-velocidade	Fibra multimodo de banda larga para transmissão de vários-comprimentos de onda

A distância real de transmissão depende do transceptor, da taxa de transmissão, do orçamento do link óptico e do padrão de rede aplicável. Podemos revisar a configuração completa antes da produção.

Configurações MPO/MTP Base 8 e Base 12

Os conjuntos multimodo MPO/MTP podem ser configurados para diferentes arquiteturas de fibra de alta-densidade, incluindo sistemas Base 8 e Base 12.

Base-8:8-arquitetura de transmissão de fibra comumente usada com aplicativos-ópticos paralelos e conectividade de data center de alta velocidade.

Base-12:12-configuração de fibra amplamente utilizada em cabeamento estruturado e sistemas de backbone de alta densidade.

Conector MPO/MTP, gênero e polaridade

Fornecemos conjuntos MPO/MTP com diferentes configurações de conectores para atender aos requisitos do link completo.

Gênero do conector

Macho:Conector com pinos guia

Fêmea:Conector sem pinos guia

O gênero necessário depende do equipamento correspondente, cassete, adaptador, tronco ou arquitetura de patch.

Polaridade

As configurações de polaridade disponíveis incluem:

Tipo A:Mapeamento direto-de fibra

Tipo B:Mapeamento de fibra invertido

Tipo C:Par-mapeamento de fibra invertida

A polaridade deve ser especificada junto com o transceptor e os componentes correspondentes para garantir o roteamento correto da fibra de transmissão/recepção.

Opções de construção e revestimento de cabos

Os conjuntos multimodo MPO/MTP estão disponíveis em diferentes construções de cabos e opções de revestimento para requisitos de cabeamento e instalação de data centers de alta-densidade.

Cabo redondo

Construção-de uso geral para aplicativos de tronco e patch

Cabo de micro{0}distribuição

Perfil de cabo menor para roteamento de alta-densidade e instalações-com espaço limitado

Cabo de fita

Construção de fita de múltiplas-fibras para montagens-de grande número

LSZH

Opção de jaqueta com baixo teor de-fumaça e sem halogênio-para instalações com requisitos de segurança específicos

PVC

Opção de jaqueta padrão para instalações internas aplicáveis

OFNP

Construção-com classificação Plenum para instalações que exigem desempenho de cabo OFNP

O comprimento do cabo, a contagem de fibras, o diâmetro do cabo, o tipo de revestimento e outros detalhes de construção são selecionados de acordo com a configuração de montagem MPO/MTP necessária.

Opções de-perda padrão e perda-baixa

Os cabos de fibra multimodo MPO/MTP são oferecidos em versões padrão de-perda e baixa{1}}perda, permitindo que diferentes requisitos de perda de conector correspondam ao orçamento do link óptico.

Configuração	Uso típico
Perda-padrão	Data center geral e links de fibra multimodo de alta-densidade
Baixa-perda	Links de alta-velocidade em que a perda de inserção do conector tem um impacto maior no orçamento total do link

Parâmetros ópticos: perda de inserção (IL), perda de retorno (RL), atenuação de fibra e geometria da face-extremidade do conector.
Conjuntos-de baixa perda estão disponíveis com configurações de conector MPO/MTP e tipos de fibra selecionados. Os limites IL/RL especificados são confirmados de acordo com a configuração do cabo e requisitos do projeto.

Aplicativos

Os cabos de fibra multimodo MPO/MTP são usados principalmente para conectividade óptica de alta-densidade e curto{1}}alcance, incluindo:

Data centers corporativos
Instalações de computação em nuvem
Ambientes de computação de alto-desempenho (HPC)
Interconexões de servidores e switches
Cabeamento estruturado-de alta densidade
Backbone do data center e links de distribuição

A configuração do cabo é selecionada de acordo com os módulos ópticos, arquitetura do rack, contagem de fibras e distância de transmissão necessária.

Capacidades de fabricação

A DIMI Fiber fabrica cabos de fibra multimodo MPO/MTP e conjuntos de cabos de fibra óptica por meio de montagem integrada de conectores, terminação de fibra de precisão, processamento de cabos, testes ópticos e inspeção final. Nossos recursos de produção suportam configurações MPO/MTP padrão, bem como conjuntos de cabos de fibra multimodo específicos-do projeto.

Preparação de fibra, clivagem, polimento e montagem de conector automatizados e com precisão-assistida
Cura epóxi controlada para terminação de conector
Revestimento e construção de cabos para diferentes requisitos de instalação
Suporte de produção para montagens de múltiplas{0}fibras e diferentes configurações de MPO/MTP

Inspeção e testes ópticos

Cada conjunto MPO/MTP acabado pode ser testado de acordo com a configuração solicitada antes do envio.

Teste/Inspeção	Propósito	Evidência do comprador
Teste de perda de inserção	Verifique a perda óptica do conjunto conectorizado	Resultado do teste de IL
Teste de perda de retorno	Verifique o desempenho da reflexão óptica	Resultado do teste RL
Interferometria 3D	Verifique a geometria da face final-do MPO/MTP	Registro de inspeção de geometria
Fim da-inspeção facial	Detecte contaminação, arranhões, lascas e outros defeitos	Resultado da inspeção
Mapeamento de polaridade/fibra	Verifique a sequência e a polaridade da fibra	Registro de mapeamento de fibra
Inspeção final de controle de qualidade	Confirme a configuração do cabo em relação ao pedido	Registro final de inspeção

Relatórios de teste e registros de inspeção podem ser fornecidos de acordo com os requisitos do projeto.

Fabricação personalizada de cabos de fibra multimodo MPO/MTP

Fabricamos conjuntos de cabos multimodo MPO/MTP de acordo com desenhos, BOMs, amostras ou especificações técnicas.
A personalização pode incluir:

Fibra OM3 / OM4 / OM5
8–144 configurações de fibra
Comprimento do cabo
Tipo e gênero do conector
Polaridade tipo A/B/C

Construção do cabo e material da capa
Puxando-kits para olhos
Cor da jaqueta
Rotulagem de produtos e código de barras
Relatórios de testes individuais

Para pedidos de projeto, os clientes podem fornecer o modelo do transceptor, a especificação do cabo existente, o desenho do sistema ou a lista técnica para revisão da configuração antes da produção.

Perguntas frequentes

P: Você pode fornecer amostras antes de uma ordem de produção?

R: Sim. Pedidos de amostra podem ser organizados para verificar o ajuste do conector, a construção do cabo, a configuração da fibra, o desempenho óptico e a compatibilidade com o equipamento existente do cliente antes de um pedido de produção maior.

P: Quais informações você precisa para cotar cabos de fibra multimodo MPO/MTP?

R: Uma cotação básica normalmente requer a quantidade necessária, comprimento do cabo, configuração da fibra, configuração do conector e construção do cabo. Para pedidos-específicos do projeto, fornecer o modelo do transceptor, a lista técnica, o desenho ou a amostra do cabo existente nos permite revisar a configuração com mais precisão.

P: Você pode combinar um cabo MPO/MTP existente?

R: Sim. Um cabo, etiqueta de produto, desenho ou amostra existente pode ser usado como referência para reprodução. Podemos revisar a configuração do conector, o mapeamento da fibra, a construção do cabo, as dimensões e outras especificações identificáveis antes de confirmar a produção.

P: Os cabos individuais podem ser etiquetados e rastreáveis?

R: Sim. Etiquetas de produtos, números de peças, códigos de barras, números de série e outros requisitos de identificação podem ser incorporados ao conjunto de cabos quando necessário. Os registros de teste também podem ser associados à identificação do produto especificado.

P: Como os conjuntos de cabos MPO/MTP são embalados para remessa internacional?

R: A embalagem pode ser configurada de acordo com o comprimento do cabo, contagem de fibras, requisitos de proteção do conector e método de envio. As extremidades do conector são protegidas durante a embalagem para reduzir o risco de contaminação ou danos mecânicos durante o transporte.

P: Você pode fornecer cabos de acordo com nossa lista técnica ou especificação do projeto?

R: Sim. A produção-baseada em BOM está disponível para pedidos de projeto. A especificação fornecida pode ser revisada antes da produção para confirmar a configuração necessária do cabo, quantidades, rotulagem e outros requisitos de compra.

P: Qual é o prazo de entrega típico para pedidos de cabos MPO/MTP?

R: O prazo de entrega depende da configuração do cabo, contagem de fibras, tipo de conector, quantidade, requisitos de teste e cronograma de produção atual. O prazo de entrega confirmado é fornecido após a revisão da configuração técnica e da quantidade do pedido.

P: Você pode fornecer documentação com a remessa?

R: A documentação pode ser fornecida de acordo com os requisitos do pedido, incluindo especificações do produto, resultados de testes ópticos, registros de inspeção, informações de embalagem e outros documentos de qualidade acordados.

Como um dos fabricantes e fornecedores mais profissionais de cabos de fibra multimodo MPO/MTP na China, nossos produtos têm boa reputação no mercado. Tenha a certeza de que o cabo de fibra multimodo MPO/MTP avançado feito na China aqui de nossa fábrica. Além disso, serviço personalizado está disponível.
