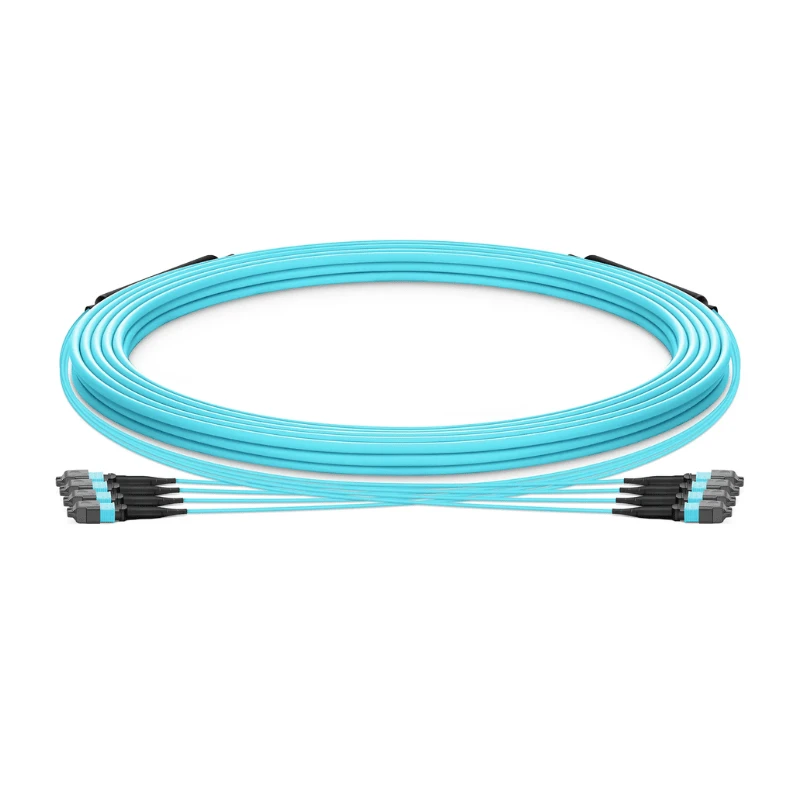

O cabo de fibra multimodo OM3 MPO é um conjunto de fibra multimodo-terminado de fábrica e construído com fibra óptica OM3 e conectores multi{3}}fibra MPO/MTP.
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Tipo de produto |
Cabo de fibra multimodo OM3 MPO |
|
Tipo de fibra |
Fibra Multimodo OM3 |
|
Tamanho da fibra |
50/125 μm |
|
Comprimento de onda |
850nm/1300nm |
|
Contagem de fibras |
8/12/24/48/72/144 Fibras |
|
Tipo de conector |
MPO/MTP |
|
Conector A |
Masculino / Feminino; Fixado / Desafixado |
|
Conector B |
Masculino / Feminino; Fixado / Desafixado |
|
Polaridade |
Tipo A / Tipo B / Tipo C |
|
Estrutura do Cabo |
Cabo redondo/cabo de micro{0}distribuição/cabo de fita |
|
Material da jaqueta |
LSZH / PVC / OFNP |
|
Comprimento do cabo |
Comprimento personalizado |
|
Temperatura operacional |
-20 graus a +70 graus |
|
Teste Óptico |
Perda de inserção/perda de retorno |
|
Inspeção de Conectores |
Fim-Inspeção facial/Inspeção de interferômetro 3D |
|
Conformidade |
RoHS/REACH/CE; Configurações UL 910 e CPR sujeitas à construção de cabos aplicáveis |
Características da fibra OM3
O grau de fibra OM3 define as características de transmissão multimodo do caminho óptico, enquanto a terminação MPO/MTP determina como os canais de fibra individuais são apresentados na interface do equipamento.
Desempenho-em nível de montagem
Para um conjunto MPO OM3, a especificação da fibra e a terminação do conector são avaliadas como um caminho óptico acabado, e não como descrições de componentes independentes.
Configuração de Perda
O DIMI fornece diferentes graus de perda de MPO/MTP, permitindo que a montagem final seja especificada de acordo com os requisitos de perda-ótica do link conectado.
Condições de transmissão
A distância de transmissão alcançável depende do link óptico completo, incluindo os transceptores, componentes passivos e orçamento óptico disponível, e não da especificação do cabo isoladamente.
Construção de cabos
Estrutura do Cabo
A construção do cabo selecionada define o arranjo interno e a proteção mecânica do conjunto-multifibra antes da terminação MPO/MTP.
Proteção de fibra
A construção selecionada agrupa e protege as fibras individuais de acordo com o design do cabo especificado e a contagem de fibras.
Especificação da jaqueta
A construção da capa é definida juntamente com os requisitos mecânicos, ambientais e de conformidade exigidos do cabo acabado.
Rescisão de MPO
Configuração do conector:Os conectores MPO/MTP são terminados de fábrica de acordo com o tipo de conector especificado, gênero, configuração de pinos e mapeamento de fibra-a{1}}de ponta a ponta.
Mapeamento de polaridade e fibra:A polaridade especificada define a relação de posição-da fibra entre as duas extremidades do conector, com a montagem concluída verificada em relação ao mapeamento confirmado antes do envio.
Verificação da qualidade do produto
Teste Óptico
Cada conjunto acabado passa por testes de perda de inserção e perda de retorno antes do envio, de acordo com a especificação óptica confirmada.
01
Geometria do Conector
A geometria do conector MPO é verificada pela medição do interferômetro 3D, incluindo altura da fibra, raio de curvatura e deslocamento do ápice.
02
Fim da-inspeção facial
As faces finais do conector são inspecionadas quanto a defeitos superficiais e contaminação antes da montagem final ser liberada.
03
Verificação de polaridade
A continuidade e a polaridade da fibra são verificadas em relação ao mapeamento especificado para verificar a correspondência do canal em toda a montagem.
04
Rastreabilidade do Produto
Onde o relatório serializado é especificado, o cabo acabado pode ser vinculado aos dados registrados de inspeção óptica e do conector por meio do número de identificação atribuído.
05
Perguntas frequentes
P: O cabo OM3 MPO pode ser usado em um link contendo fibra OM4?
R: Os links mistos OM3/OM4 devem ser avaliados em relação à especificação do transceptor e ao orçamento óptico do sistema antes da implantação, pois o desempenho geral depende das especificações combinadas de fibra e componentes.
P: O que deve ser confirmado antes de fazer um novo pedido de cabo OM3 MPO?
R: A especificação do produto aprovada, referência de pedido anterior ou amostra de produção devem ser usadas para confirmar a configuração acordada antes de repetir a produção.
P: Uma amostra aprovada pode ser usada como referência de produção para um pedido de cabo OM3 MPO?
R: Sim. Uma amostra aprovada pode servir como referência de produção quando sua configuração e requisitos de inspeção aplicáveis estiverem documentados na especificação do pedido confirmado.
P: A DIMI pode fabricar um cabo OM3 MPO a partir de uma especificação existente do cliente?
R: Sim. Uma especificação existente do cliente pode ser usada como referência de produção quando a configuração necessária, os requisitos técnicos e os critérios de inspeção são claramente definidos e confirmados antes da produção.
P: O que normalmente é necessário para uma cotação de cabo OM3 MPO?
R: A quantidade do projeto, a data de entrega prevista, o número da peça existente, a amostra aprovada ou a referência de pedido anterior podem ajudar o fornecedor a preparar uma cotação com base na configuração necessária.
P: Os cabos OM3 MPO podem ser fornecidos para pedidos de OEM ou de{1}marcas próprias?
R: Os requisitos de OEM ou de marca própria-podem ser incorporados à especificação de produção confirmada, incluindo requisitos acordados de identificação, rotulagem, embalagem e documentação do produto.
P: Quais documentos podem ser solicitados para um pedido de cabo OM3 MPO?
R: Os compradores podem especificar relatórios de teste exigidos, registros de identificação de produto, registros de inspeção ou outra documentação de qualidade como parte dos requisitos de documentação do pedido.
P: Como os compradores podem avaliar um fornecedor de cabos OM3 MPO antes de fazer um pedido de produção?
R: Os compradores podem revisar as especificações do produto do fornecedor, o processo de aprovação de amostras, os registros de testes ópticos, a capacidade de inspeção de conectores, as certificações aplicáveis e a documentação de produção antes de aprovar um pedido de produção.
