Conector SC UPC do cabo de fibra óptica

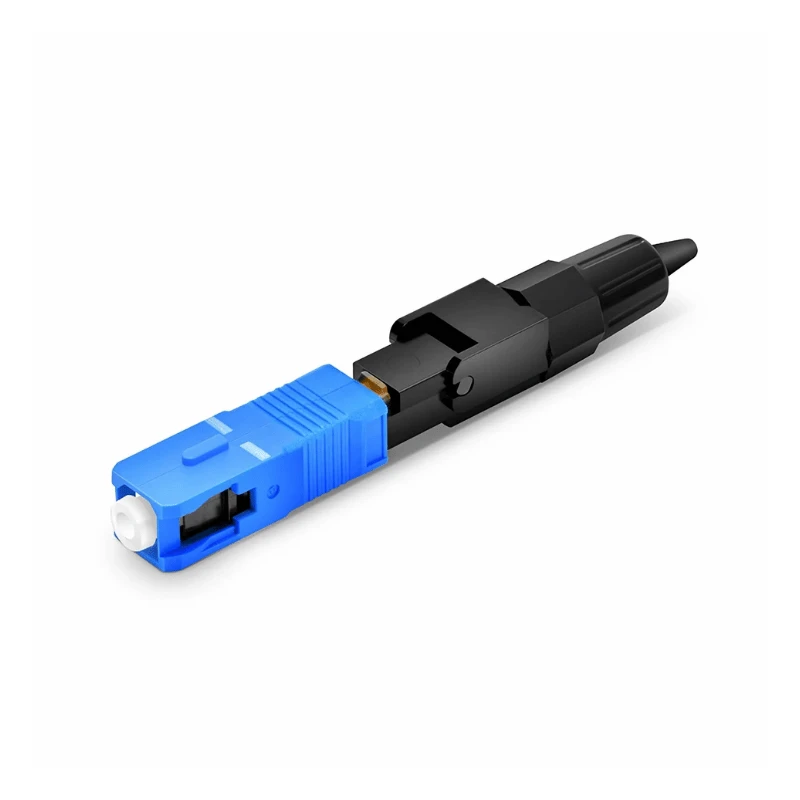

O conector SC UPC do cabo de fibra óptica é um conector SC{0}}montado em fábrica e projetado para terminação e interconexão de cabos de fibra óptica-modo único. Ele usa uma ponteira de cerâmica de 2,5 mm e uma estrutura de acoplamento push-para acoplamento estável com adaptadores SC compatíveis. A configuração padrão é adequada para fibra monomodo-de 9/125 μm e cabo de 2,0 mm, com outros diâmetros de cabo e configurações de montagem disponíveis para requisitos do projeto.

O conector consiste em uma ponteira de cerâmica de zircônia, alojamento do conector, componentes de alinhamento e capa de alívio-de tensão. A ponteira de 2,5 mm fornece a interface de acoplamento SC padronizada, enquanto o mecanismo de acoplamento push-pull permite instalação e remoção diretas de adaptadores SC.

A face final do UPC é polida para fornecer contato físico entre as superfícies de fibra correspondentes e controlar a reflexão óptica. O invólucro do conector protege a estrutura de alinhamento interno, enquanto a capa de alívio-de tensão reduz o estresse mecânico na transição do cabo-para{3}}o conector.

A versão padrão foi projetada para fibra-monomodo de 9/125 μm, incluindo aplicações do tipo-OS2. Para montagens que usam fibra-insensível à curvatura, a compatibilidade também pode ser especificada de acordo com a categoria de fibra ITU-T aplicável. O ITU-T G.657 cobre fibras e cabos monomodo-insensíveis à-perda-insensível à flexão, usados ​​especialmente em instalações de acesso e de alta densidade.

O conector deve ser selecionado de acordo com o modo de fibra, diâmetro do cabo, interface do adaptador, tipo de polimento e ambiente de aplicação.

Redes de telecomunicações:Interconexão de equipamentos, quadros de distribuição e links de transmissão

Ftth/fttx:Distribuição óptica e conexões de fibra-do lado do assinante

Centros de dados:Patching e conectividade de equipamentos onde as interfaces sc são especificadas

Redes empresariais:Backbone e construção-para{1}}construção de links de fibra

Catv e transmissão:Distribuição óptica de sinais e interligação de equipamentos

Redes industriais:Conexões de fibra em sistemas de automação e comunicação onde a especificação ambiental é adequada

A interface sc push{0}}pull é particularmente prática para aplicativos que exigem instalação e remoção frequentes de conectores.

Para pedidos OEM e de projeto, o conector pode ser configurado de acordo com os requisitos, incluindo:

Para produção em volume, o desenho aplicável, as especificações ópticas, a construção do cabo, os requisitos de tolerância e os critérios de inspeção devem ser confirmados antes da produção em massa.

Cada lote de produção deve ser verificado em relação às especificações de produto aprovadas antes do envio. Os principais itens de inspeção incluem:

Fim da-inspeção facial:Contaminação, arranhões, lascas e defeitos de polimento

Teste de perda de inserção:Verificação em relação ao valor máximo especificado

Teste de perda de retorno:Verificação do desempenho da-reflexão upc back

Virola e inspeção dimensional:Interface crítica e dimensões de montagem

Inspeção da montagem do cabo-ao{1}}conector:Condição de inicialização, alojamento, crimpagem e{0}}alívio de tensão

Teste de acasalamento/durabilidade:Verificação do desempenho do conector após acoplamento repetido, quando necessário

Testes ambientais:Testes de temperatura ou umidade quando exigido pela especificação do projeto

Para pedidos OEM, testes mecânicos, ambientais ou ópticos adicionais podem ser definidos de acordo com a especificação ou padrão de teste aplicável do cliente. As dimensões da interface do conector devem ser controladas de acordo com os requisitos aplicáveis ​​da família IEC 61754-4 SC.
