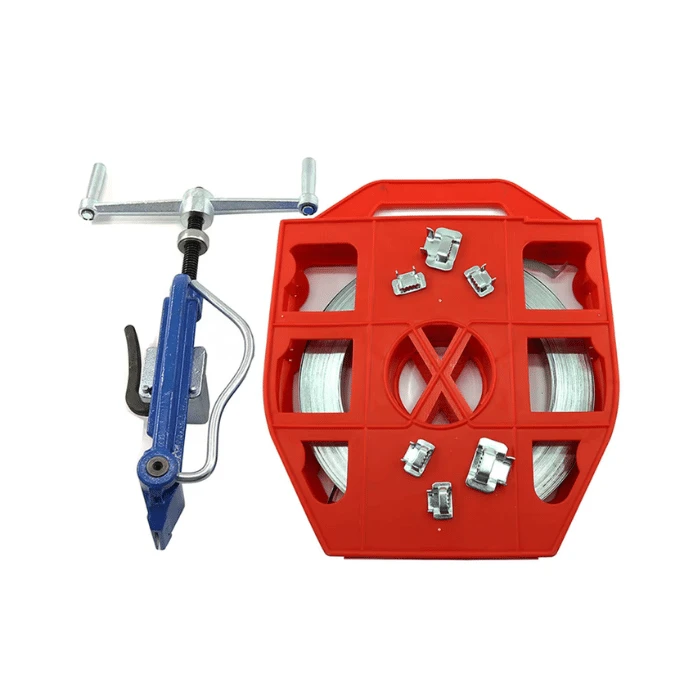

A ferramenta de cintagem padrão é uma ferramenta de tensionamento manual projetada para instalar cintas de aço inoxidável e outros metais ao redor de postes, cabos, suportes, sinais e ferragens utilitárias. Sua construção-forjada combina um mecanismo de tensionamento, uma pinça-com mola e um cortador-integrado em uma ferramenta manual. A ferramenta é adequada para fixação de telecomunicações, fibra óptica, serviços públicos, municipais e de infraestrutura geral, onde são necessárias tensão controlada da faixa e uma conexão de fivela segura.
Especificações da ferramenta
|
Parâmetro |
Especificação |
|
Tipo de ferramenta |
Ferramenta de faixas manuais |
|
Largura de banda compatível |
1/4"–3/4" (6,35–19,05mm) |
|
Espessura de banda compatível |
0,015"–0,030" (0,38–0,76mm) |
|
Tensão Máxima |
2.400 lbf (10,68 kN) |
|
Comprimento da ferramenta |
10" (254mm) |
|
Peso da ferramenta |
4,0 libras (1,8 kg) |
|
Temperatura operacional da ferramenta |
-40 graus F a 150 graus F (-40 graus a 65 graus) |
|
Operação |
Manual |
|
Terminar |
Revestimento em pó epóxi azul |
Estrutura da ferramenta e princípio operacional
A ferramenta usa um sistema de tensionamento mecânico para apertar as faixas de metal ao redor da peça de trabalho antes que a fivela seja fixada.
Corpo-forjado da ferramenta:Fornece a principal estrutura de suporte-de carga para tensionamento manual.
Mecanismo de tensionamento:Converte a rotação da alça em tensão controlada da banda.
Garra com-mola:Mantém a banda durante o tensionamento e ajuda a manter a posição da banda.
Ponta da ferramenta e bloco da pinça:Guie e retenha a faixa durante o tensionamento e a formação da fivela.
Mecanismo de rolagem:Forma a conexão da faixa ao redor da fivela após a aplicação da tensão.
Cortador integrado:Remove o excesso de banda após a conexão ter sido formada.
O princípio de funcionamento baseia-se em três ações mecânicas: agarrar a pulseira, aplicar tensão e formar a conexão da fivela. A ferramenta não fornece energia nem calor; todas as operações de tensionamento e corte são realizadas manualmente.
Procedimento Operacional
Selecione a pulseira e a fivela:Confirme se a largura, a espessura, o material e a fivela da pulseira são compatíveis com a ferramenta e a aplicação.
Envolva a banda:Passe a faixa ao redor do poste, suporte do cabo, suporte ou outra peça de trabalho e direcione-a através da fivela de acordo com o desenho da fivela.
Posicione a ferramenta:Insira a faixa na área de preensão da ferramenta, mantendo a fivela posicionada corretamente.
Aplique tensão:Opere o mecanismo de tensionamento até que a cinta atinja a tensão de instalação necessária.
Forme a conexão:Role a ferramenta sobre a fivela enquanto controla o mecanismo de tensionamento para manter a posição da pulseira.
Corte o excesso:Use o cortador integrado para remover a ponta restante da faixa.
Complete a fivela:Prenda a fivela de acordo com seu projeto específico e requisitos de instalação.
Para uma fixação consistente, a faixa deve permanecer corretamente alinhada com a fivela durante o tensionamento e o capotamento. A tensão necessária e o método de fechamento-de fivela devem seguir a especificação do sistema de cintas aplicável.
Bandas e fivelas compatíveis
A ferramenta foi projetada para colagem de metal dentro de sua faixa dimensional especificada. As opções típicas de aço inoxidável incluem 201, 304 e 316, com seleção de material baseada na exposição à corrosão e nos requisitos do projeto.
Os sistemas de fivela compatíveis podem incluir:
Orelha-Fivelas Lokt:Design de fivela tradicional para aplicações de faixas manuais.
Fivelas Tru-Lokt:Design de fivela desenvolvido para sistemas de faixas manuais compatíveis e confirmação visual do movimento da fivela-asa durante a instalação.
Outras fivelas de aço inoxidável compatíveis:Deve corresponder à largura de banda selecionada e seguir os requisitos de instalação aplicáveis.
Aplicativos
Instalação de cabo de fibra óptica
Fixação de suportes de cabos, braçadeiras e ferragens de suporte aos postes.
01
Infraestrutura de Telecomunicações Aéreas
Instalação de hardware-relacionado a cabos em postes e outras estruturas.
02
Projetos Utilitários e Municipais
Montagem de placas, equipamentos de comunicação e outros equipamentos-montados em postes.
03
Fixação Industrial
Fixação de tubos, mangueiras, suportes e equipamentos com faixas metálicas.
04
Infraestrutura externa
Aplicações que exigem fixação por faixa-e-de aço inoxidável com fivela.
05
Inspeção de Qualidade
O controle de qualidade deve abranger os componentes recebidos e o desempenho-da ferramenta finalizada. Os itens de inspeção recomendados incluem:
Inspeção dimensional:Comprimento da ferramenta, dimensões críticas de acoplamento e compatibilidade de banda.
Inspeção funcional:Operação suave da alça tensora, pinça, cortador e mecanismo de capotamento.
Desempenho de tensão:Verificação de que a ferramenta atinge a faixa de tensão especificada sem deslizamento anormal ou deformação mecânica.
Inspeção de corte:Verifique se o cortador suporta a espessura máxima de fita especificada e produz um corte limpo.
Inspeção de superfície:Verifique a integridade do revestimento, metal exposto, corrosão, rebarbas e outros defeitos visíveis.
Inspeção de montagem:Verifique os fixadores, os componentes móveis, a retenção da alça e a integridade mecânica geral.
Perguntas frequentes
P: Posso solicitar amostras antes de fazer um pedido em grandes quantidades?
R: Sim. Pedidos de amostra estão disponíveis para avaliação de produtos, testes de compatibilidade e qualificação de distribuidores. A quantidade da amostra, o preço e o custo de envio podem ser confirmados de acordo com a aplicação pretendida.
P: Quais condições de pagamento estão disponíveis?
R: Geralmente aceitamos T/T, L/C, PayPal e cartão de crédito. Se você precisar de outro método de pagamento ou tiver condições de pagamento específicas, elas poderão ser discutidas antes da confirmação do pedido.
P: A ferramenta pode ser fornecida com faixa e fivelas correspondentes?
R: Sim. A ferramenta pode ser fornecida como parte de um pacote completo de cintas, incluindo cinta de aço inoxidável e fivelas compatíveis.
P: A ferramenta pode ser fornecida com etiqueta privada?
R: Sim. O fornecimento de OEM/marca{1}}privada pode incluir marcação de logotipo, rótulos de produtos, requisitos de cores e embalagens personalizadas. As especificações de arte e marcação devem ser aprovadas antes da produção em massa.
P: Como a ferramenta deve ser armazenada quando não estiver em uso?
R: Armazene a ferramenta em um ambiente seco e limpo e proteja os mecanismos de tensionamento e corte contra umidade, poeira e impacto. Para armazenamento-de longo prazo, lubrifique levemente as peças móveis aplicáveis de acordo com as instruções de manutenção.
P: Há peças de reposição disponíveis?
R: Peças de reposição podem ser fornecidas para componentes normalmente utilizáveis, como cortador, pinça, componentes tensores e outras peças mecânicas, sujeitas ao modelo e disponibilidade. Os requisitos de-peças sobressalentes devem ser especificados ao fazer pedidos para projetos-de longo prazo.
P: Quais documentos podem ser fornecidos com um pedido?
R: A documentação comercial típica inclui uma fatura comercial, lista de embalagem e documentos de remessa. Desenhos de produtos, registros de inspeção, documentos{1}}relacionados a materiais ou outra documentação técnica podem ser fornecidos quando exigido pelo projeto ou especificação de compra.
P: Como devo especificar a ferramenta ao solicitar um orçamento?
R: Forneça a quantidade necessária, a aplicação de destino, o sistema de pulseira e fivela preferido, os requisitos de OEM ou de marca própria-, os requisitos de embalagem, o país de destino e o termo comercial solicitado. Essas informações permitem que a cotação cubra a configuração correta do produto, embalagem e arranjo de entrega.
