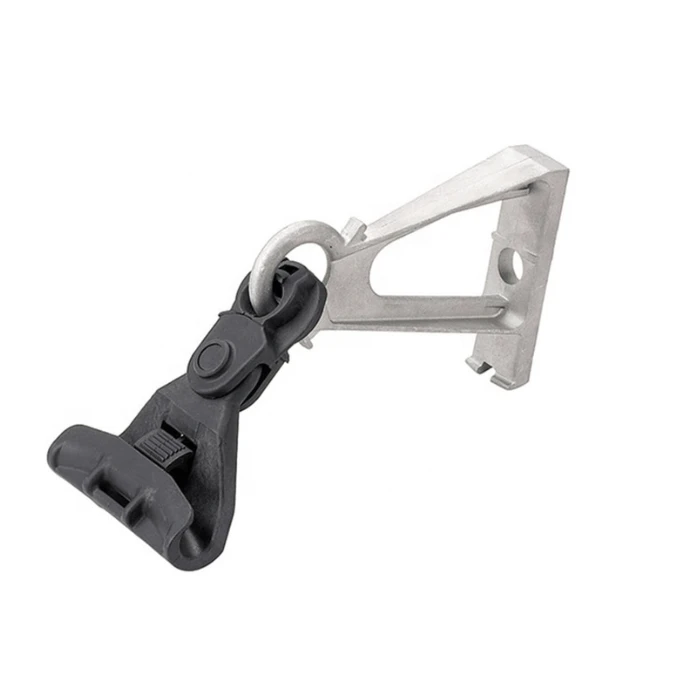

A braçadeira de suspensão para cabo de fibra óptica foi projetada para suportar e fixar cabos aéreos de fibra óptica em postes intermediários, torres ou estruturas de braços cruzados. O conjunto de braçadeira combina um corpo de suporte-de carga, inserto de contato-de cabo ou hastes de armadura pré-formadas e ferramentas de montagem para distribuir a carga mecânica e ao mesmo tempo limitar a pressão excessiva no revestimento do cabo.
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Tipos de cabos aplicáveis |
ADSS, Figura-8, cabos redondos autoportantes, FTTH selecionados |
|
Diâmetro do cabo |
Ø6–20mm; outras gamas disponíveis por personalização |
|
Carga mecânica nominal típica |
10–30 kN para modelos padrão; configurações reforçadas até 100 kN |
|
Extensão aplicável |
Até 400 m para configurações padrão |
|
Configuração de linha |
Rotas retas e ângulos de deflexão moderados |
|
Habitação |
Liga de alumínio fundido ou construção metálica especificada |
|
Material de contato-de cabo |
EPDM ou outro elastômero resistente a UV/intempéries- |
|
Hastes de armadura |
Aço galvanizado ou aço revestido-de alumínio, dependendo da configuração |
|
Hardware |
Aço inoxidável 304/316 ou aço galvanizado |
|
Temperatura operacional |
Normalmente -40 graus a +65 graus |
|
Proteção de superfície |
Anodização, galvanização ou outra proteção contra corrosão especificada |
|
Peso |
Aproximadamente 0,45–2,8 kg, dependendo do modelo |
Projeto Mecânico e Compatibilidade de Cabos
O grampo de suspensão foi projetado para manter a posição do cabo enquanto distribui a força de suporte sobre a área de contato do cabo. Para configurações que utilizam hastes blindadas helicoidais pré-formadas, as hastes se adaptam à superfície do cabo e distribuem a tensão mecânica ao longo de um comprimento de contato mais longo, reduzindo a carga localizada na bainha externa.
Um EPDM ou inserto de elastômero equivalente pode fornecer amortecimento e fricção adicionais entre o cabo e o corpo da braçadeira. Isso é particularmente importante para rotas aéreas expostas ao movimento-induzido pelo vento e às mudanças de temperatura.
O diâmetro do cabo deve corresponder à faixa de fixação especificada. Uma braçadeira não deve ser selecionada apenas pelo tipo nominal de cabo; o diâmetro externo final real e a carga de instalação devem ser verificados em relação à especificação do modelo.
Aplicativos
O grampo de suspensão é usado para implantação de cabos de fibra óptica aéreos em:
- Redes aéreas FTTH e FTTx
- Acesso ADSS e redes backbone
- Linhas de telecomunicações em postes
- Infraestrutura de banda larga rural e urbana
- Campus, parque industrial e redes de comunicação privadas
- Sistemas de comunicação de concessionárias de energia usando cabo de fibra auto-compatível compatível
- Rotas de comunicação de transporte e infraestrutura
Método de instalação
A braçadeira pode ser instalada em postes, torres ou cruzetas-usando parafusos de poste compatíveis, tiras de aço inoxidável, ganchos J-, manilhas em formato de U-ou suportes de montagem dedicados, dependendo da configuração de hardware selecionada.
Para aplicações de suspensão padrão:
Confirme o diâmetro externo real do cabo e a faixa de fixação selecionada.
Verifique a extensão, o ângulo da rota, a carga de vento/gelo e a carga mecânica necessária.
Posicione o cabo corretamente no corpo da braçadeira ou no conjunto de suspensão pré-formado.
Instale a braçadeira no poste, torre ou suporte designado.
Aperte as ferragens de montagem de acordo com o torque de instalação especificado.
Verifique se o cabo está apoiado com segurança, sem compressão excessiva, deformação da bainha ou dobra acentuada.
Personalização / OEM
As configurações OEM estão disponíveis de acordo com o diâmetro do cabo, a construção do cabo, a extensão necessária, a carga mecânica, o comprimento da-haste blindada, a interface de montagem e a estrutura de instalação.
A personalização também pode incluir:
- Dimensões e geometria do corpo da braçadeira
- Comprimento e material da haste pré-formada
- Suportes de montagem e hardware
- Componentes-de aço inoxidável ou galvanizados
- Marcações e identificação do produto
- Embalagem e rotulagem do cliente
Para avaliação da RFQ, os compradores devem fornecer o tipo de cabo, diâmetro externo real, vão típico, vão máximo, ângulo da linha, estrutura de instalação e condições ambientais.
Inspeção e Teste
Os itens de inspeção típicos incluem:
- Compatibilidade do diâmetro do cabo e inspeção dimensional
- Inspeção visual e de{0}acabamento superficial
- Verificação de material e revestimento
- Teste de carga mecânica/de ruptura-de carga
- Escorregar ou segurar-teste de força
- Inspeção de ajuste e fixação de ferragens
- Testes de resistência-à corrosão onde especificado
- Testes de resistência-ambiental e UV para componentes de polímero
Relatórios de inspeção e documentação de conformidade podem ser fornecidos de acordo com os requisitos do projeto.
Perguntas frequentes
P: A braçadeira de suspensão pode ser usada para instalações ADSS de{0}}grandes vãos?
R: Sim. As configurações padrão destinam-se a vãos aéreos comuns, enquanto instalações ADSS de{1} vãos longos podem exigir conjuntos de suspensão reforçada ou dupla. A seleção deve ser baseada no vão máximo e na carga ambiental calculada.
P: Você pode fornecer amostras antes de um pedido em grandes quantidades?
R: Sim. As amostras podem ser organizadas para avaliação dimensional, de{1}}cabo e de instalação antes da produção em massa. Taxas de amostra e frete são normalmente confirmadas de acordo com o modelo e quantidade solicitada.
P: Quais padrões o grampo de suspensão pode atender?
R: Os requisitos aplicáveis dependem do sistema de cabos e do mercado de destino. IEC, EN, ASTM e especificações técnicas específicas-do cliente podem ser revisadas quando aplicável. O padrão exigido ou a especificação do projeto devem ser indicados antes da cotação.
P: Qual embalagem é usada para pedidos em grandes quantidades?
R: Os produtos padrão são normalmente embalados em caixas de papelão com embalagem interna protetora e, em seguida, colocados em paletes quando necessário para manuseio de exportação. Marcas de papelão personalizadas, rótulos de produtos, quantidades e métodos de embalagem estão disponíveis para pedidos no atacado.
P: Qual é o MOQ para braçadeiras de suspensão?
R: Um MOQ prático para pedidos comerciais padrão é de 500 peças por modelo. Modelos mistos ou configurações personalizadas podem ser discutidos separadamente de acordo com os requisitos de produção.
P: Qual é o prazo de entrega típico para um pedido em grandes quantidades?
R: Para modelos padrão, o tempo de processamento típico é de 7 a 14 dias após a especificação e confirmação do pedido. Produtos personalizados podem exigir ferramentas adicionais ou tempo de produção, que serão confirmados antes da realização do pedido.
P: Quais condições de pagamento você aceita?
R: Geralmente aceitamos T/T, L/C, PayPal e cartão de crédito. Outras condições de pagamento podem ser discutidas de acordo com o valor do pedido, requisitos do cliente e condições de cooperação.
P: Quais opções de envio e exportação estão disponíveis?
R: Os pedidos podem ser feitos por via marítima, aérea ou entrega expressa, dependendo da quantidade, urgência e destino. Os termos comerciais comuns incluem EXW, DAP e DDP, com o acordo de envio final confirmado de acordo com o pedido e o destino.
