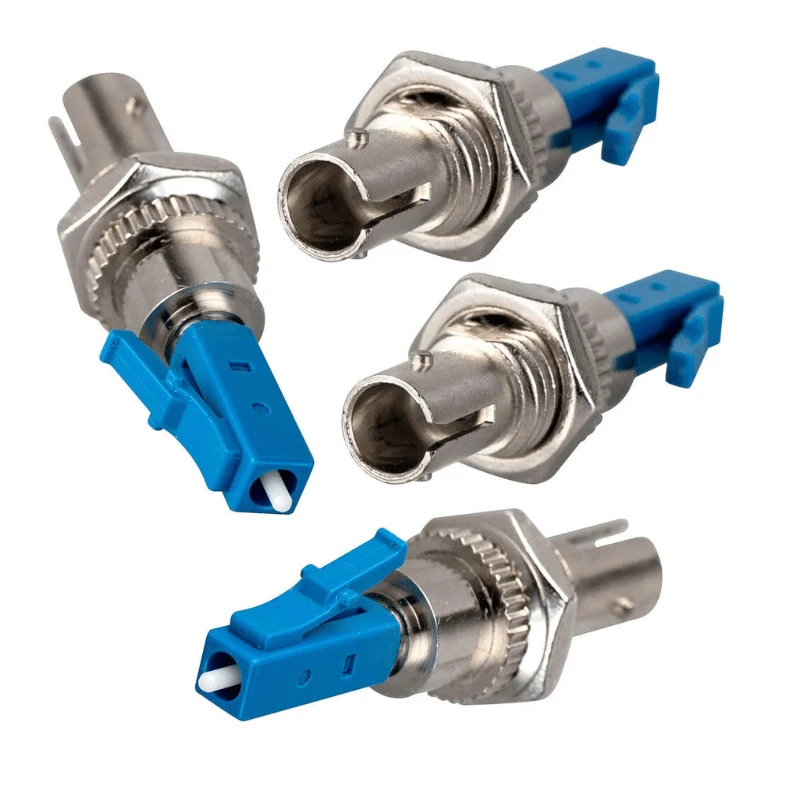

O adaptador de cabo de fibra óptica LC para ST é um adaptador de fibra óptica híbrido projetado para conectar fibra com terminação LC-com fibra com terminação ST-sem re-terminar os cabos existentes. Ele usa componentes de alinhamento de precisão para manter o acoplamento de fibra estável, adequado para redes monomodo e multimodo.
Especificações do adaptador
|
Parâmetro |
Especificação |
|
Tipo de adaptador |
Adaptador Híbrido LC para ST |
|
Interface LC |
LC fêmea |
|
Interface ST |
ST feminino |
|
Virola LC |
1,25 mm |
|
Virola ST |
2,5mm |
|
Tipo de fibra |
OS2 monomodo; Multimodo OM1/OM2/OM3/OM4 |
|
Tipo polonês |
UPC; APC disponível para configurações aplicáveis |
|
Manga de alinhamento |
Cerâmica de zircônia |
|
Perda de inserção |
Menor ou igual a 0,3 dB típico; Menor ou igual a 0,5 dB máx. |
|
Perda de retorno |
Maior ou igual a 45 dB UPC; Maior ou igual a 60 dB APC |
|
Repetibilidade |
Menor ou igual a 0,1 dB |
|
Durabilidade de acasalamento |
Maior ou igual a 500 ciclos |
|
Habitação |
Plástico-de alta resistência; carcaça metálica opcional |
|
Montagem |
Montagem-no painel |
|
Temperatura operacional |
-25 graus a +70 graus |
|
Configuração |
Simplexo; montagem duplex disponível |
Compatibilidade do conector
O adaptador fornece acoplamento mecânico direto entre os conectores lc e st, tornando-o adequado quando equipamentos, painéis de conexão ou cabeamento instalado usam interfaces de conector diferentes.
Lado Lc:Compatível com conectores lc padrão usando uma ponteira de 1,25 mm.
Lado Santo:Compatível com conectores st padrão usando uma ponteira de 2,5 mm e acoplamento de baioneta.
Monomodo:Suporta configurações os{0}}/125 μm com upc ou polimento apc aplicável.
Multimodo:Suporta configurações om1 62.5/125 μm e om2/om3/om4 50/125 μm.
Mistura de conectores:O adaptador altera apenas a interface do conector; as fibras conectadas devem permanecer compatíveis com o modo de transmissão e sistema óptico necessários.
Estrutura do Adaptador
O adaptador consiste em uma interface lateral-LC, uma interface lateral-ST, luva de alinhamento de precisão, alojamento e estrutura de montagem.
A luva cerâmica de zircônia mantém a concentricidade da ponteira durante o acoplamento, ajudando a controlar o desalinhamento lateral e a perda de inserção óptica.
O invólucro padrão é de plástico-de alta resistência para instalação em painel compacto. Invólucro metálico, tipo de flange, retenção-de encaixe, montagem rosqueada e outros arranjos de área ocupada podem ser especificados para equipamentos com diferentes requisitos mecânicos.
Aplicativos
Migração de rede:Conecta novos equipamentos-baseados em LC à infraestrutura de fibra -terminada em st existente sem substituir o link de cabo completo.
Painéis de patch e ODFs:Fornece conectividade mista lc/st em distribuição de fibra e sistemas de patch.
Equipamento de teste:Faz interface com patch cords lc com portas st em instrumentos de teste óptico e equipamentos de medição.
Redes de telecomunicações:Suporta instalações-de conectores mistos durante a expansão da rede ou substituição de equipamentos.
Redes empresariais e de campus:Adequado para infraestrutura st legada que permanece em serviço junto com equipamentos-baseados em LC.
Sistemas industriais e de instrumentação:Fornece conversão de conector onde equipamentos de fibra existentes usam interfaces st.
Os adaptadores híbridos são usados especificamente para ambientes-de conectores mistos e migração de equipamentos onde a re-terminação é indesejável.
Personalização / OEM
Combinações de interfaces:Lc-st, lc-sc, lc-fc, sc-st e outras configurações híbridas.
Modo de fibra:Os2, om1, om2, om3 ou om4.
Polonês:Upc ou apc quando compatível mecanicamente e opticamente.
Habitação:Plástico ou metal; identificação de cor personalizada disponível.
Montagem:Flange, rosqueado, snap{0}}ou área de cobertura do painel-especificada pelo cliente.
Configuração:Arranjos simplex ou duplex emparelhados.
Identificação:Logotipo, número da peça, identificação do conector e outras marcações.
Embalagem:Embalagem a granel, sacos individuais, conjuntos pré{0}}classificados e embalagens-de marca própria.
Qualidade e Inspeção
O controle de qualidade deve abranger tanto o desempenho óptico quanto a compatibilidade mecânica. Cada lote de produção pode ser inspecionado de acordo com as especificações acordadas, com os principais itens de inspeção incluindo:
Inspeção visual e dimensional de carcaças e interfaces
Inspeção de alinhamento de virola e luva LC/ST
Medição de perda de inserção
Medição de perda de retorno para configurações monomodo especificadas
Intercambialidade do conector e verificação de acoplamento
Teste de durabilidade de acasalamento
Inspeção de carcaça e estrutura de montagem
Verificação de marcação, quantidade e embalagem
Os registros de inspeção podem ser fornecidos de acordo com os requisitos do projeto.
Perguntas frequentes
P: O adaptador requer alguma ferramenta especial para instalação?
R: Normalmente não são necessárias ferramentas especiais de terminação óptica. O adaptador foi projetado para acoplamento mecânico de conectores e instalação em painel. Caso seja fornecida uma estrutura de montagem customizada, a instalação deverá seguir o equipamento ou projeto do painel correspondente.
P: O adaptador pode ser usado para sistemas de fibra internos e externos?
R: Destina-se principalmente a instalações internas protegidas, salas de-equipamentos, racks, painéis-e gabinetes. Para implantação externa, o adaptador deve ser instalado dentro de um gabinete adequado à prova de intempéries, em vez de ser exposto diretamente à chuva, poeira ou condições ambientais prolongadas.
P: Posso solicitar amostras antes de uma compra em massa?
R: Sim. Amostras podem ser fornecidas para avaliação de desempenho de conector, dimensional, montagem e óptico-antes da produção em volume. Os requisitos e cobranças de amostra podem ser confirmados de acordo com a configuração e quantidade solicitada.
P: Vocês podem fornecer adaptadores de acordo com um número de peça do-sistema instalado?
R: Um número de peça de referência pode ser usado para comparação técnica, mas a produção deve ser baseada em dimensões verificadas e requisitos de desempenho, e não apenas no número de peça. Os clientes podem fornecer amostras, desenhos ou folhas de dados para análise de compatibilidade.
P: Como os adaptadores de fibra óptica são embalados para remessas internacionais?
R: Os adaptadores são normalmente protegidos contra contaminação e danos físicos durante o manuseio e transporte, com embalagem interna e caixas externas adequadas selecionadas de acordo com a quantidade do pedido. Embalagens individuais ou personalizadas podem ser organizadas para pedidos de OEM e distribuidores.
P: Qual é o prazo típico de entrega do pedido?
R: Para pedidos comerciais padrão, o prazo de processamento típico é de 7 a 14 dias, seguido por aproximadamente 20 a 30 dias de envio, dependendo do destino e do método de envio. Pedidos personalizados ou de grande-volume devem ser agendados separadamente após a confirmação da especificação.
P: Quais condições de pagamento estão disponíveis para pedidos?
R: Os métodos de pagamento comuns incluem T/T, L/C, PayPal e cartão de crédito. Outras modalidades de pagamento podem ser discutidas para pedidos qualificados, com os termos finais confirmados na cotação ou contrato de venda.
