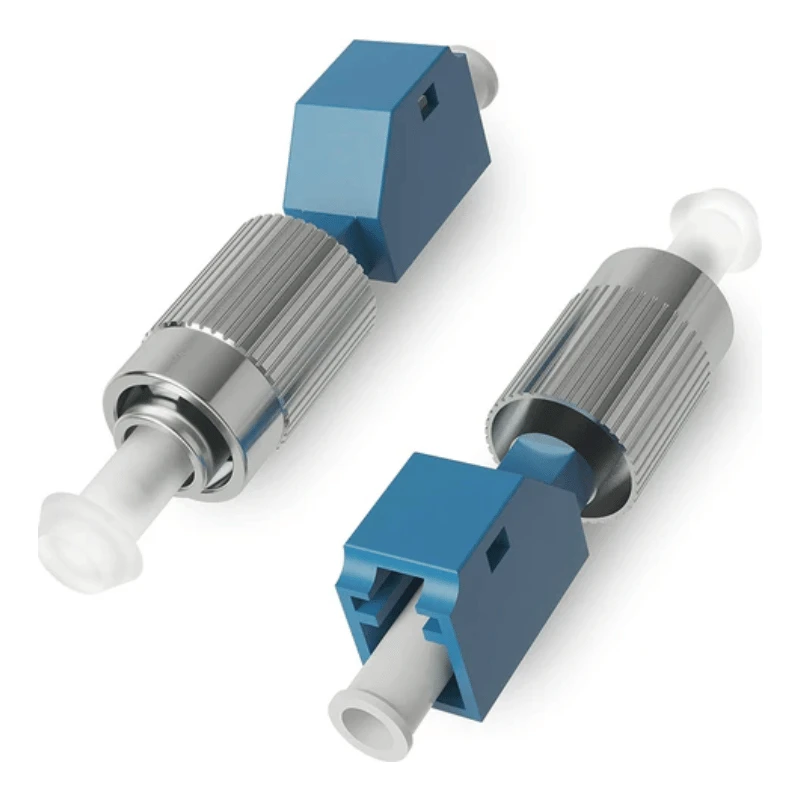

Os adaptadores de fibra óptica LC para FC são adaptadores híbridos fêmea-para{1}}fêmea projetados para conectar componentes de fibra óptica com terminação-LC e com terminação FC-sem re-terminar a fibra. A configuração padrão é LC/UPC para FC/UPC, simplex, OS monomodo2 9/125 μm, com uma luva de alinhamento de cerâmica de zircônia de precisão. Diferentes tipos de polimento de conector, modos de fibra, materiais de alojamento e configurações de montagem podem ser especificados de acordo com os requisitos do projeto.
Especificações do adaptador
|
Parâmetro |
Especificação padrão |
||
|
Tipo de adaptador |
Adaptador Híbrido LC para FC |
||
|
Configuração do conector |
LC/UPC para FC/UPC |
||
|
Gênero |
Feminino-para{1}}feminino |
||
|
Canal |
Simplexo |
||
|
Modo Fibra |
SO monomodo2 9/125 μm |
||
|
Manga de alinhamento |
Cerâmica de zircônia de precisão |
||
|
Perda de inserção típica |
Menor ou igual a 0,3 dB |
||
|
Perda de retorno |
Maior ou igual a 50 dB, UPC |
||
|
Durabilidade |
Maior ou igual a 500 ciclos de acasalamento |
||
|
Temperatura operacional |
-25 graus a +70 graus |
||
|
Temperatura de armazenamento |
-40 graus a +85 graus |
||
|
Montagem |
Montagem em painel |
||
|
Habitação |
Plástico ou Metal de Engenharia |
||
|
Padrões Aplicáveis |
Requisitos de interface IEC 61754-20/IEC 61754-13; RoHS |
||
A interface LC segue os requisitos dimensionais da família de conectores LC, enquanto o lado FC usa a interface padronizada de ponteira de 2,5 mm e o projeto de acoplamento-de parafuso.
Compatibilidade do conector
O adaptador foi projetado para interconexão direta de LC-para{1}}FC, o que o torna útil quando equipamentos, painéis de conexão ou infraestrutura de fibra existente usam diferentes plataformas de conectores.
Lado LC:Compatível com conectores LC padrão; As configurações UPC e APC podem ser especificadas.
Lado FC:Compatível com conectores FC padrão usando a configuração PC/UPC ou APC correspondente.
Modos de fibra:siSglemode OS2 é a configuração padrão; versões multimodo como OM3 e OM4 podem ser fornecidas quando o design do adaptador e a luva de alinhamento são combinados adequadamente.
Correspondência polonesa:Os tipos de polimento do conector devem ser selecionados de acordo com os componentes correspondentes. As interfaces LC e FC possuem especificações dimensionais IEC separadas.
Para redes de conectores mistos, o adaptador híbrido elimina a necessidade de substituir patch cords que de outra forma poderiam ser reparados ou-reterminar novamente a fibra instalada.
Estrutura do Adaptador
O adaptador consiste em dois receptáculos de conector, uma luva de alinhamento de precisão e um invólucro externo com a estrutura de retenção-do painel necessária.
A luva de cerâmica de zircônia mantém o alinhamento da ponteira durante o acoplamento e desacoplamento, ajudando a controlar a perda de acoplamento óptico. O lado LC usa uma interface do tipo trava compacta-, enquanto o lado FC acomoda o mecanismo de acoplamento encadeado característico dos conectores FC.
As opções de alojamento incluem plástico ou metal de engenharia de alta resistência, dependendo dos requisitos mecânicos e do design do painel. Tampas contra poeira, estruturas com venezianas, diferentes designs de flange e recursos de montagem-específicos do cliente também podem ser configurados.
Aplicativos
Sistemas de Telecomunicações e ODF
Usado para conectar patch cords LC e FC em quadros de distribuição óptica, painéis de fibra e equipamentos de rede de operadora.
Data Center e redes empresariais de fibra
Adequado para migração de equipamentos ou legado-para-nova infraestrutura onde as interfaces LC e FC precisam coexistir.
Equipamento de distribuição FTTx
Pode ser integrado a caixas de distribuição de fibra, gabinetes, painéis de terminação e outros equipamentos de{0}rede de acesso onde tipos mistos de conectores são necessários.
Equipamento de teste e medição de fibra
Fornece uma interface LC{0}}para{1}}FC intercambiável para instrumentos de teste óptico e painéis de teste de laboratório ou produção.
Painéis e conjuntos de fibra OEM
Adequado para fabricantes de painéis, construtores de gabinetes e integradores de sistemas que exigem uma configuração específica de adaptador híbrido.
Personalização / OEM
Combinação de conectores:Lc-fc e outras configurações híbridas.
Polonês:Upc ou apc de acordo com a configuração do conector correspondente.
Modo de fibra:Os2 monomodo e configurações multimodo selecionadas.
Manga:Cerâmica de zircônia; materiais de manga alternativos podem ser avaliados para aplicações específicas.
Carcaça: Construção em plástico ou metal.
Montagem:Montagem em painel padrão, estruturas com/sem flange, clipes ou geometria de montagem-específica do cliente.
Proteção:Tampas contra poeira ou designs com venezianas.
Identificação:Cor da caixa, logotipo, numeração de porta, número de peça e etiquetagem de código de barras.
Embalagem:A granel, sacos individuais ou embalagens-especificadas pelo cliente.
Qualidade e Inspeção
O controle de qualidade deve abranger tanto o desempenho óptico quanto a confiabilidade mecânica. Os itens de inspeção típicos incluem:
Teste de perda de inserção e perda de retorno para o conector especificado e configuração de polimento.
Inspeção dimensional de interfaces de adaptadores, recursos de montagem e componentes de alinhamento.
Verificação do alinhamento da luva e do ferrolho para manter um desempenho de acoplamento repetível.
Testes de ciclo-de acasalamento para verificar a durabilidade mecânica.
Inspeção visual quanto a defeitos no alojamento, condição da luva, contaminação e danos na interface do conector.
Testes de temperatura e ambientais quando exigido pela especificação do projeto.
Documentação de material e conformidade, incluindo requisitos{0}relacionados à RoHS, quando especificado.
Os critérios de inspeção e os relatórios de teste podem ser alinhados aos desenhos do cliente, às especificações de compra ou aos padrões aplicáveis de componentes de fibra-óptica.
Perguntas frequentes
P: Você pode fornecer amostras antes de um pedido em grandes quantidades?
R: Sim. Amostras podem ser fornecidas para especificação, compatibilidade do conector e avaliação da montagem antes da compra em massa. A quantidade da amostra e quaisquer taxas de amostra aplicáveis podem ser confirmadas com base na configuração solicitada.
P: Qual é o MOQ para adaptadores de fibra óptica LC para FC?
R: Para configurações padrão, o MOQ é normalmente de 100 peças. Configurações OEM, materiais especiais ou embalagens personalizadas podem exigir um MOQ diferente, que pode ser confirmado antes da cotação.
P: Qual é o prazo de entrega típico para pedidos em grandes quantidades?
R: O tempo de processamento típico é de 7 a 14 dias, dependendo da quantidade e configuração do pedido. O tempo de envio é normalmente de 20 a 30 dias, com cronograma final confirmado de acordo com o destino e forma de envio.
P: Quais métodos de pagamento você aceita?
R: Geralmente aceitamos T/T, L/C, PayPal e cartão de crédito. Outras condições de pagamento podem ser discutidas para pedidos qualificados ou requisitos específicos de projetos.
P: Quais métodos de envio estão disponíveis?
R: Os pedidos podem ser enviados por frete expresso, aéreo ou marítimo, dependendo da quantidade, requisitos de entrega e destino. Os termos DDP, DAP e EXW também podem ser organizados de acordo com o pedido.
P: Você pode fornecer relatórios de inspeção com o pedido?
R: Sim. A documentação de inspeção pode ser fornecida de acordo com os requisitos do pedido acordado. Os registros típicos podem incluir perda de inserção, perda de retorno, inspeção dimensional e resultados de inspeção visual.
P: Como devo especificar o adaptador ao solicitar um orçamento?
R: Fornece a combinação necessária de conector LC/FC, polimento UPC ou APC, configuração simplex ou outra configuração, modo de fibra, tipo de alojamento, requisitos de montagem, quantidade e requisitos de embalagem. Desenhos ou amostras de referência são recomendados para versões customizadas.
