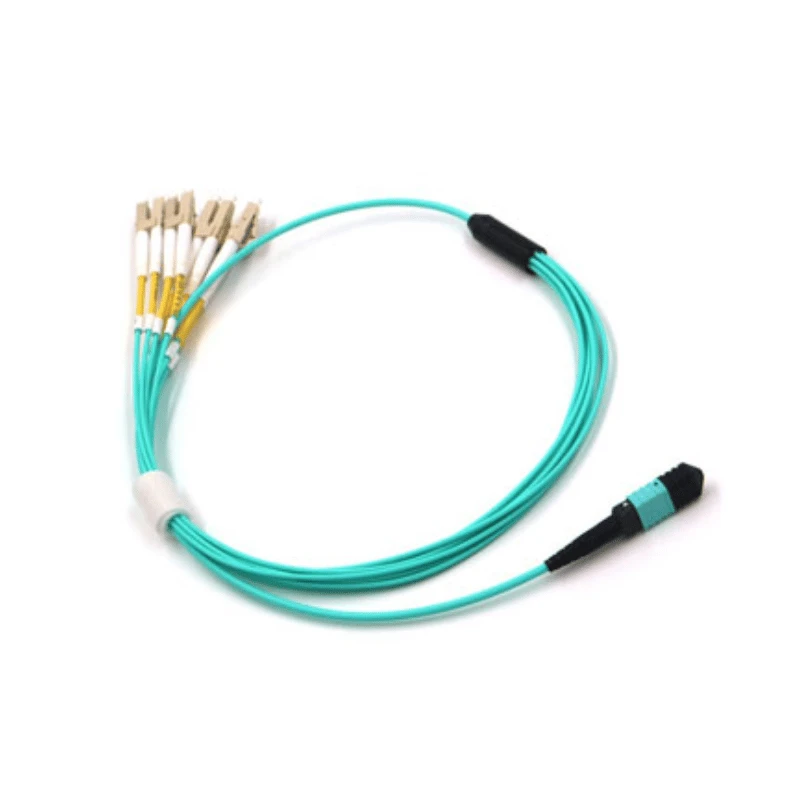

O cabo de loopback multimodo MPO é um conjunto óptico-terminado de fábrica que roteia os sinais transmitidos de volta para canais de recepção designados por meio de uma interface MPO para testes locais de transceptores, portas e equipamentos ópticos multimodo compatíveis.
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Tipo de produto |
Cabo de loopback multimodo MPO |
|
Tipo de conector |
MPO |
|
Gênero do conector |
Macho com pinos-guia / Fêmea sem pinos-guia |
|
Tipo de fibra |
Multimodo OM3 / OM4 / OM5 |
|
Contagem de fibras |
8/12/24 fibras |
|
Polaridade/Mapeamento de Pinos |
Tipo A / Tipo B / Tipo C / Mapeamento Personalizado |
|
Conector polonês |
PC |
|
Perda de inserção |
Grau Padrão: Menor ou igual a 0,70 dB; Elite Baixo-Grau de perda: menor ou igual a 0,35 dB |
|
Perda de retorno |
Maior ou igual a 20 dB |
|
Comprimento de onda operacional |
850nm/1300nm |
|
Material da jaqueta |
LSZH / PVC / OFNP |
|
Cor da jaqueta |
Aqua / Violeta / Verde Limão / Personalizado |
|
Comprimento do cabo |
Personalizado |
|
Temperatura operacional |
-20 graus a +70 graus |
|
Temperatura de armazenamento |
-40 graus a +85 graus |
|
Durabilidade de acasalamento |
Maior ou igual a 500 ciclos |
|
Conformidade |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Configuração de loopback MPO
O mapeamento interno da fibra determina quais canais transmitidos são retornados aos canais de recepção correspondentes.
Polaridade Padrão:As configurações Tipo A, Tipo B e Tipo C estão disponíveis para configurações que usam esses arranjos de canais MPO padrão.
Mapeamento específico-de equipamento:O mapeamento Tx{0}}para{1}}Rx personalizado pode ser fabricado para interfaces específicas de-equipamentos, incluindo configurações confirmadas de QSFP, QSFP28 e QSFP-DD.
Configuração de fibra e conector
A interface MPO deve corresponder aos requisitos ópticos e mecânicos do equipamento em teste.
Correspondência de interface:Confirme a interface MPO correspondente antes de fazer o pedido.
Compatibilidade do conector:Verifique o gênero do conector e oriente a-configuração dos pinos em relação à porta do equipamento.
Seleção de fibra:Selecione a configuração da fibra de acordo com a interface óptica que está sendo testada.
Referência de configuração:Para montagens-específicas de equipamentos, a especificação do transceptor de destino ou a documentação do equipamento podem ser usadas como referência de configuração.
Verificação de desempenho óptico
Teste óptico
A perda de inserção e a perda de retorno são medidas usando equipamento EXFO/JDSU e verificadas em relação aos limites especificados.
01
Geometria do conector
Um interferômetro 3D verifica a altura da fibra, o raio de curvatura e o deslocamento do ápice.
02
Encerrar-inspeção facial
Um microscópio digital verifica contaminação e defeitos físicos visíveis.
03
Continuidade e mapeamento
A continuidade da fibra e a polaridade do canal são verificadas em relação à configuração aprovada, incluindo o mapeamento confirmado de Tx-para-Rx para montagens personalizadas.
04
Sistema de qualidade
Os conjuntos MPO são fabricados sob o sistema de gestão de qualidade ISO 9001:2015 da DIMI.
05
Cenários de teste
A configuração de loopback determina a condição de retorno óptico exigida pelo teste.
Verificação do transceptor
Fornece uma condição de retorno local para verificar interfaces de transceptores multimodo-baseadas em MPO.
Diagnóstico de porta
Isola a interface óptica em teste sem exigir uma conexão remota de fibra.
Testes de produção
Fornece uma configuração óptica repetível para verificação controlada de equipamentos.
Engenharia e burn-in
Permite que a mesma condição de interface definida seja reproduzida em procedimentos de teste repetidos.
Processo de Fabricação
Capacidade de fabricação:A DIMI fabrica conjuntos de cabos de fibra óptica-internamente para amostras de engenharia e produção em volume.
Revisão de Engenharia:O mapeamento não{0}}padrão é analisado em relação à pinagem fornecida, ao esquema de fiação ou à especificação do equipamento antes da produção.
Controle de produção:A especificação confirmada define a configuração, mapeamento, requisitos ópticos, identificação e embalagem.
Verificação e Documentação:Os conjuntos concluídos são inspecionados e testados antes do envio, com documentação de teste fornecida de acordo com os requisitos confirmados do pedido.
Requisitos de pedido
Pedido e prazo de entrega:Quantidades flexíveis estão disponíveis; configurações padrão normalmente requerem de 3 a 7 dias úteis, com cronogramas personalizados confirmados por configuração e quantidade.
Informações sobre solicitação de cotação:Para cotação, forneça tipo de fibra, contagem de fibras, gênero do conector, mapeamento de loopback, comprimento do cabo e quantidade estimada.
Perguntas frequentes
P: Para que é usado um cabo loopback multimodo MPO?
R: Ele cria um caminho de retorno óptico local entre canais Tx e Rx designados para testar transceptores multimodo compatíveis, portas MPO e equipamentos ópticos.
P: Como escolho a polaridade correta do loopback MPO?
R: Selecione Tipo A, Tipo B, Tipo C ou mapeamento personalizado de acordo com o relacionamento de canal Tx-para-Rx necessário do equipamento em teste.
P: É possível criar um loopback MPO personalizado para QSFP, QSFP28 ou QSFP-DD?
R: Sim. O mapeamento Tx{1}}para{2}}Rx personalizado pode ser fabricado a partir da pinagem do equipamento, do esquema de fiação ou da especificação de mapeamento-de canal confirmado.
P: Qual é a diferença entre um loopback MPO e um patch cord MPO?
R: Um patch cord MPO conecta interfaces ópticas separadas, enquanto um loopback MPO retorna canais Tx designados para canais Rx dentro da configuração de teste local.
P: Como escolho MPO macho ou fêmea para um cabo loopback?
R: Combine o gênero do conector e a configuração do pino{0}}guia com a interface MPO correspondente do transceptor, dispositivo de teste ou equipamento.
P: Como escolho OM3, OM4 ou OM5 para um loopback MPO?
R: Selecione o tipo de fibra multimodo especificado para o transceptor ou equipamento sendo testado para manter a compatibilidade da interface.
P: O que é perda de retorno em um cabo loopback MPO?
R: A perda de retorno indica a potência óptica refletida de volta para a fonte. A perda de retorno especificada é maior ou igual a 20 dB.
P: Um loopback multimodo MPO pode ser testado antes da produção em volume?
R: Sim. Amostras de engenharia podem ser produzidas para verificação de mapeamento-de interface e canal antes da produção em volume, quando necessário.
