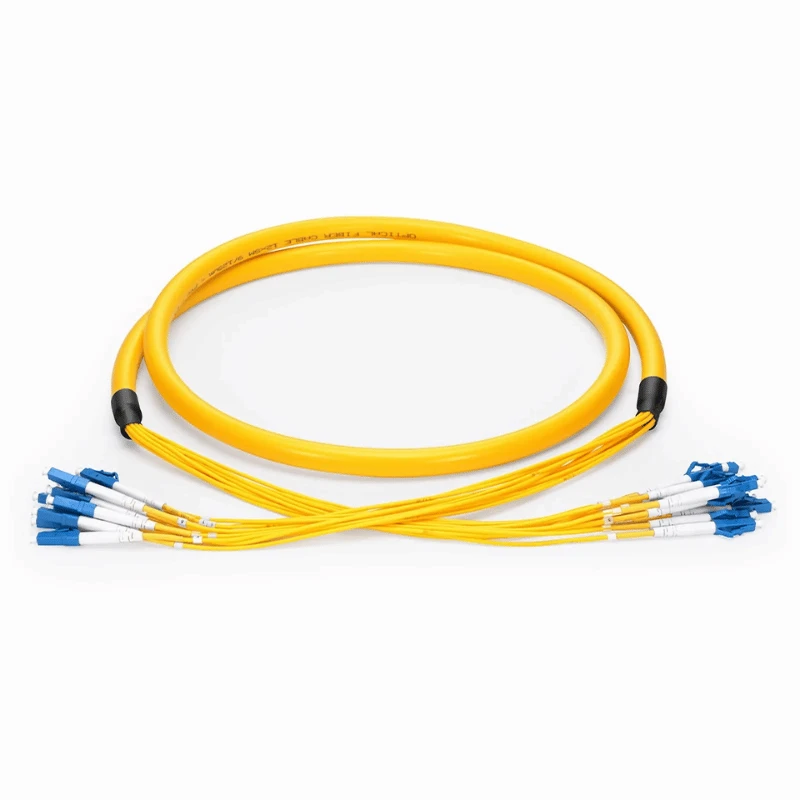

MPO para cabo de fibra monomodo LC

O cabo de fibra monomodo MPO para LC é um conjunto breakout OS2{0}}terminado de fábrica que converte uma interface MPO/MTP multi{2}}fibra em conexões duplex LC individuais.

O cabo usa uma interface MPO/MTP multifibra em um lado e separa as fibras individuais por meio de uma seção breakout em conexões LC duplex no outro lado.
A relação duplex padrão entre a contagem de fibras MPO e as conexões LC é:

O arranjo de fibra do lado-LC é determinado pelo mapeamento de fibra confirmado, e não apenas pela contagem de fibras.

Antes da produção, a configuração de MPO-para-LC deve ser verificada em relação às interfaces correspondentes e aos requisitos ópticos do link pretendido.

Configuração do conector
Especifique o gênero do MPO e faça o polimento de acordo com a interface do MPO correspondente. O lado LC usa conectores duplex com o polimento UPC ou APC necessário.

Mapeamento de polaridade e fibra
Selecione Tipo A, Tipo B ou Tipo C de acordo com o mapeamento de fibra necessário e o esquema de conexão MPO existente. Se a polaridade necessária não estiver clara, uma especificação de cabo existente ou um diagrama de conexão poderá ser fornecido para confirmação.

Perda óptica
Selecione a configuração de-perda padrão ou baixa-perda de acordo com o orçamento de perda-de inserção do link óptico completo.

Dimensões do cabo
Confirme o comprimento total do cabo e o comprimento da ruptura de acordo com o layout do equipamento e a posição de conexão LC necessária.

Montagem baseada em especificação-
Cada conjunto é produzido a partir da contagem confirmada de fibras, configuração do conector, polaridade, mapeamento de fibra e dimensões do cabo, com a configuração aprovada usada como referência de produção.

Rescisão MPO/MTP e LC
Os conectores duplex MPO/MTP e LC individuais são terminados de fábrica-de acordo com a configuração especificada do conector e aprimorados usando terminação controlada e processos de inspeção.

Fuga controlada
A seção breakout separa as fibras nas conexões LC especificadas, mantendo o arranjo confirmado das fibras durante o processo de montagem.

Controle de Produção
A produção de conjuntos-de fibra óptica da DIMI é apoiada por equipamentos dedicados de teste e inspeção óptica para verificação de conector e desempenho óptico antes do envio.

Teste 100% óptico
Cada conjunto acabado passa por testes de perda de inserção e perda de retorno antes do envio para verificar o desempenho óptico em relação aos requisitos especificados.

Extremidade do conector-Inspeção facial
As faces finais dos conectores MPO/MTP e LC são inspecionadas quanto a contaminação, arranhões, buracos e outras condições que podem afetar o encaixe do conector ou o desempenho óptico.

Verificação de geometria 3D
Quando especificado para a configuração do conector, a inspeção interferométrica verifica a geometria da-face final do conector, incluindo altura da fibra, raio de curvatura e deslocamento do ápice.

Documentação de teste e rastreabilidade
Dados de teste óptico individuais podem ser fornecidos para o conjunto entregue, com o registro de teste vinculado à identificação de produção correspondente, quando aplicável.

Para cotação, os compradores podem fornecer as informações necessárias para definir e verificar a montagem de MPO-para-LC:
